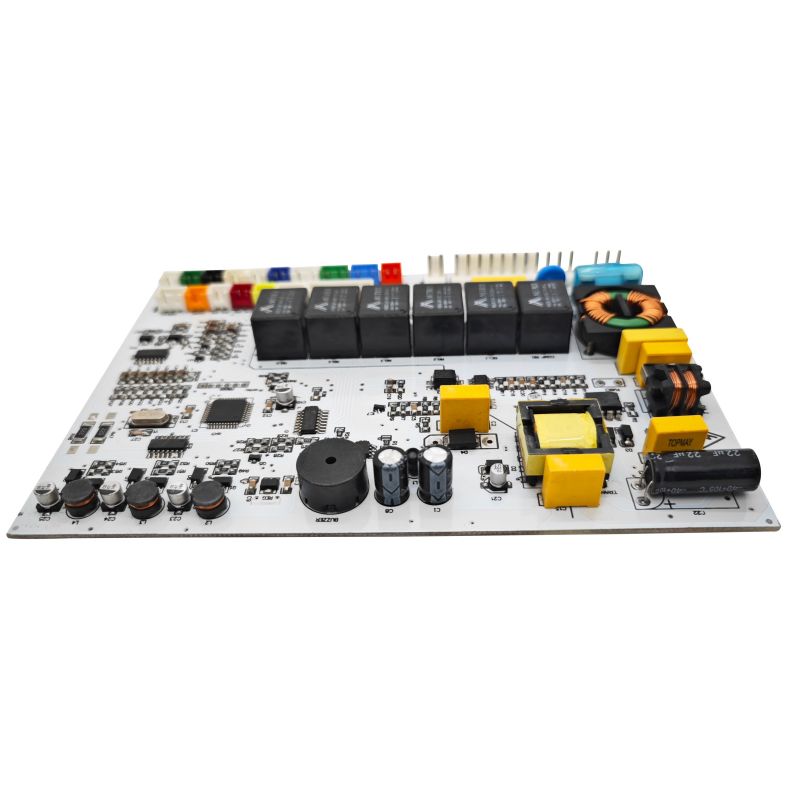

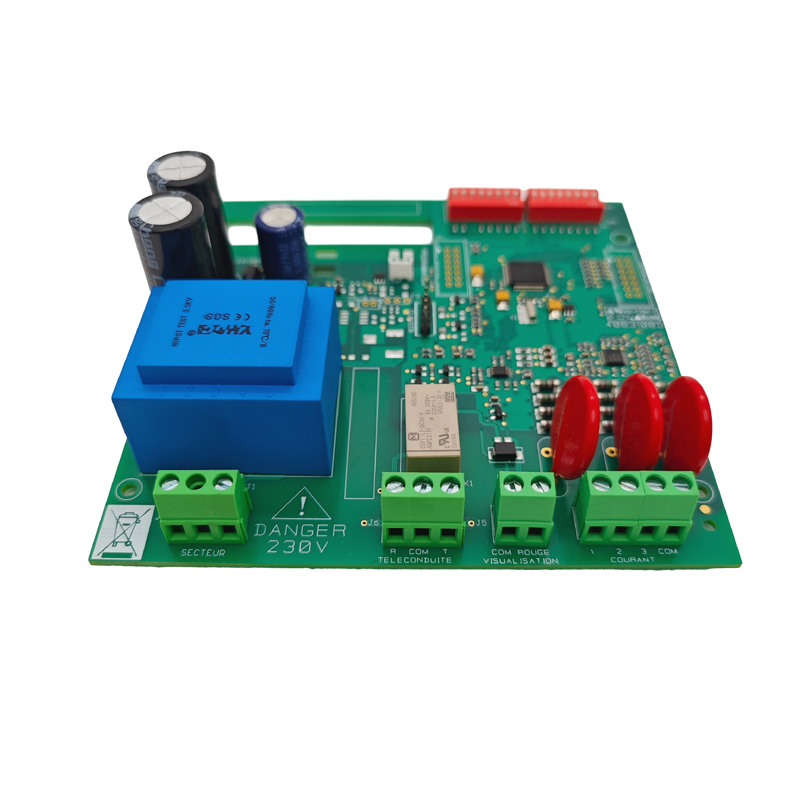

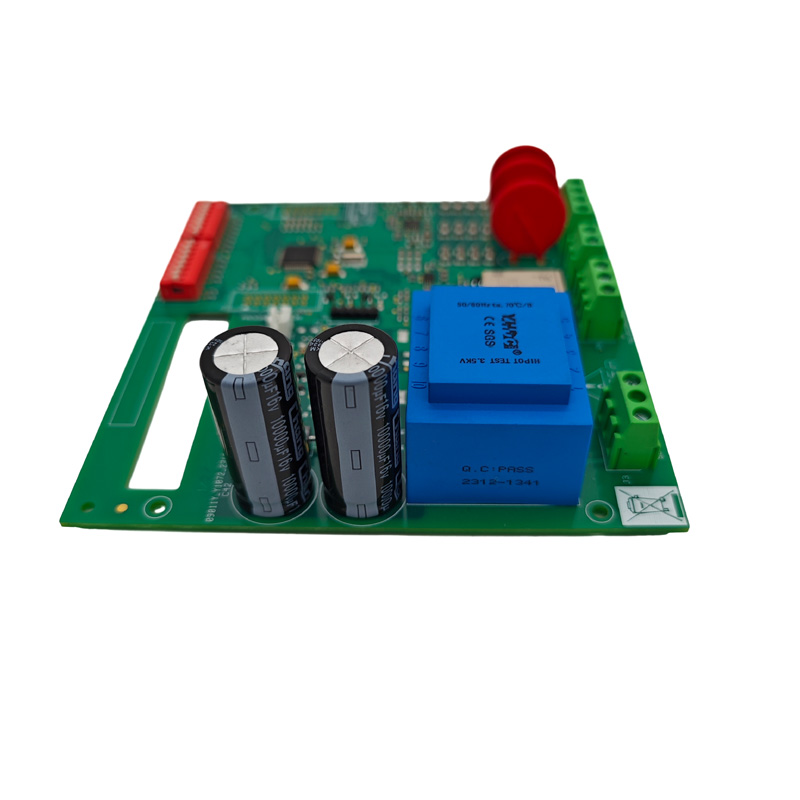

Piscatio Sonar PCBA

Systema piscandi sonarium (piscium inventoris) est nucleus electronicarum componentium in apparatu deprehendendi marino, late in piscationibus ludicras, piscationibus mercatoriis, et exploratione subaquarum adhibita. Ut provisor muneris professionalis PCBA fabricandi, solutiones una-statur a consilio ad operis operis conventum praestando, certas operationes in gyris marinis asperis, quae sunt salsurae, altae humiditatis, et extremae ambigua temperaturae notantur.

Duo Core Conventibus Piscandi Sonar PCBA

Systema sonarium in duobus conventibus electronicis constat, singulis cum PCBA requisitis distincte diversis:

Ostentationem/Processus PCBA

• Signum processus sonar - reditus in digital imagines convertens resonat

• GPS navigation integratio - positione data coniungendo cum lectionibus sonis

• Ostentationem incessus - LCD vel touchscreen output moderantum

• User interface commercium - Lectio button or tactus inputs

Transducer PCBA

1. Pulsus generationis - creando summus intentione erumpit (± 40V ad ± 100V) in frequentiis sonis

2. Receptio Echo - annuit reditus amplificandi et condiciones infirmae (microvolt range)

3. Transmittunt / accipite commutatione - cursim commutatione transmittunt et accipere modos

4. Impedimentum matching - matching funem et transducer characteres

Huius rei publicae tenoris: Summus finis piscandi transductores nunc SMT technologia utuntur, cum machinis pick-et-locis piezoelectricis elementis piezoelectricis directe in PCBA ascendentibus, reponens manualem positionem crystallorum ceramicorum ad emendas accurationes et sumptus redactos.

Core Technical Specifications

Praesto configurationis

• Una frequentia, una trabes: 38 kHz, 50 kHz, 200 kHz @1 kW

• Frequentia dualis, radius singularis: 38/200 kHz vel 50/200 kHz (pro piscatione communis)

• Princeps potentia: 4 kW figura mercatorum profunda-aquarum

PCBA Physica Specificationes

Six Critical Design Considerations

1. signum Integritatis - Prospicere Deprehensio Accuracy

Sonar frequentiae ab 50 kHz usque ad 900 kHz vagantur. PCBA layout directe afficit detectionem range et accurate:

• Impedimentum imperium vestigia: 50Ω vel 75Ω typicam pro transducer cables

• Vestigium longitudinum comparatum: Pro phased ordinata transductoribus, omnia elementa vestigia identificandi longitudinem electricam habere debent

• Custodi annulos: Circumda sensitivo Analog inputs cum ex vestigiis rejicere sonitum

• Analog / digital campos: Iungo ad unam stellam punctum prope potestatem initus

2. umor Praesidium - # I Reliability Factor

Marinae ambitus PCBAs salis aspergine, condensatione et immersione directa exponunt. Conformalis membrana est non negotiabilis;

IP Rating Targets:

• Propono unitas: IP65 minimum (pulvis stricta, aquae imbre repugnant)

• Transducer conventum: IP68 minimum (probatio ad 1m+)

3 Transmit / Accipite (T / R) Switching - Protecting the Sensitive Receptor

Transductor sonarius simul transmittere et recipere non potest. PCBA includere debet T/R transibit, qui sensitivum Amplificatoris Belgii-Noise custodit (LNA) ex alta intentione pulsum transmittunt;

• Praesidium tres tabulatum: Chopper ambitus + voltage clamping series + resistentia

• Responsio temporis: <10μs (1ft profunditas in aqua vadum = 2μs iter rotundum)

• Receptor tutelae rating: Superesse ± 100V cacumina in a ±5V input

4. Power Amplifier Design

Boosts signum logicae graduum MCU (5V) ad intentionem transducentis ad expellendum requiritur:

5. Receptor catenae - amplificatio et Filtering

Reditus resonat valde debiles (millivoltae vel microvoltae). Receptator catenae cum clamore magno quaestum requirit;

6. Power Design

Intentiones mundae multiplices cancellos generat ex una 12V pugna marina input:

Commendatione: Utere commutationes separatos regulatores pro digitalibus et analogis cancellis. Utere LDOs post commutationes convertentium pro mundissima potestate recipientis catenam.

PCBA Layout Reliability Rules

Materia Electio Guide

Productio Testis Requisita

Environmental Qualification (Commercial Product Standard)

FAQs

Q1: Rigidum FR4 vel flexibile PCB pro transducer ecclesia?

Ambo viable; electio afficit effectum et constantiam;

• Rigidum FR4: Optimum pro simplicibus transductoribus simplicibus, humili frequentia (50-83 kHz) designantibus. Sumptus inferior, vestibulum facilior, sed curvae carinae figuras conformare non possunt.

• Flexibile PCB: optimus pro vestimentis phased, summus frequentia (200 kHz+), consilia habitationum curvarum. Conformat multiplicibus figuris, magnitudinem habitationis minuit, sed sumptus altiores.

Industriae tenoris: Pisces inuentores Premium nunc flexilibus PCBAs utuntur cum elementis SMT piezoelectricis, permittens accuratam positionem dozens elementorum parvarum transducentium in curvis vel linearibus vestimentis ut trabem sonarem informent.

Q2: Quomodo tueri potest accipientis preamp ab alta intentione transmittere venas?

Utere tres ordines praesidium rerum:

1. SECURIS circuitus: Back-ad-retro MOSFETs seu ACUS diodes in serie cum accipientis input - volvitur in transmittunt

2. Intentione clamping: Schottky vel Zener diodes fibulae ad ±5V vel ± 10V

3. Resistentia series: 100Ω ad 1kΩ resistor inter T/R switch et LNA initus limites currentium in culpa conditionibus

Q3: Quid sonat sonat intercisa facit vel resonat exspiratio?

Saepe deprauationis PCBA designationis vel conventus defectus;

1. Humorem ingressu ad iungo → Pot iungo coniungens, uti connexiones obsignati

2. Articulis solidaribus in SMT elementis → Utere flexibilibus PCB, adde epoxy underfill

3. Insufficiens ad cancellos decoupationis potestatis → Adde 1000μF capacitatis molem, separa 100μF+100nF pro LNA inpagis fovendo.

4. Pauper bandpass filter tuning → Usus 1% tolerantiae components, quin per network analyser

Quid elige Nobis - Subtilitas Compositus ad Piscationem Sonar PCBA Requirements

Nostras facultates nominatim aedificavimus ad provocationes singulares electronicarum marinarum fabricandorum;

1. matura umor tutela processuum

Salsura corrosio et umor introitus sunt primariae provocationes in ambitibus marinis. Industria, silicone et urethane optiones conformes efficiens offerimus cum electionibus selectivis spargendis (praecisione fuga iungentium arearum) et UV fluorescentium tractus ad faciles inspectiones - occurrentes IP68 tutelae requisita ad conventus transducendi.

2. Flexibile PCB ac Rigidum-flex Vestibulum Facultatem

Summus finis piscandi transductores magis magisque flexilibus PCB + SMT solutionibus elementi piezoelectricis utuntur. Flexibile PCB (polyimide/PET) ac rigidum-flexum tabulam conficiendi sustinemus – ut accurata dispositio, curvae habitationi convenientiae, altiore magnitudine diminuta.

3. One-Sistere Turnkey Service - Reducitur Coordinatio supra caput

Ex PCB fabricatione → Compositio transnavigans → SMT/DIP contio → programmatio → munus probatio → tunica conformatio → loricarum phaleras conventus → productus conventus, omnes processus in-domum completi sunt, obscuratis multi-vendoris coordinatio gratuita et qualitatis pericula.

4. Aliquam Testis et Validation Capabilities

Instructus cum 2 cubiculis canus experimentis, 2 cenacula alta/low temperatura examinis et instrumenta testium professionalium amplis, praestare possumus:

• In-Circuit Test (ICT)

• Scelerisque revolutio test (-40°C ad +85°C)

• Sal imbre test

• Temperatus inpulsa test

• Munus probatio (including T/R sanatio switching, sonitus area temptationis)

5. Flexibile Volume Support

Annua PCBA productio capacitas 1.5 decies centena millia unitates excedit, dum parva volubilis gubernatrix suffragatur  sine MOQ - inconsutilis transitus a prototypo verificationis ad massam productionem.

Our Qualifications

• Statutum: 2011

• Factory Area: 3,000+ sqm

• R&D Engineers: 20

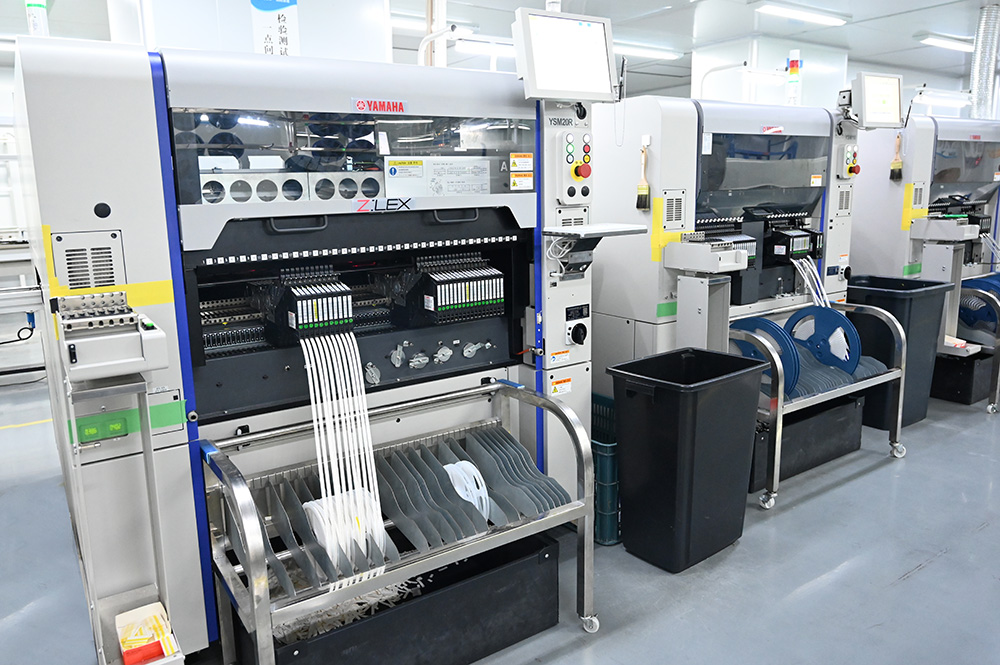

• SMT Production Lines: 6

• SUMMERGO Conventus Lineae: 4

• Product Conventus Lines: 2

• Quality System: ISO 9001:2015 certified, IPC-610E obsequentem

• Mercata exportanda: Americam septentrionalem, Americam Meridionalem, Europam, Asiam, Oceaniam
