Fugiat Grounding foveas et stupra Debris: Design pretium pro summus Reliability motor Imperium PCBAs

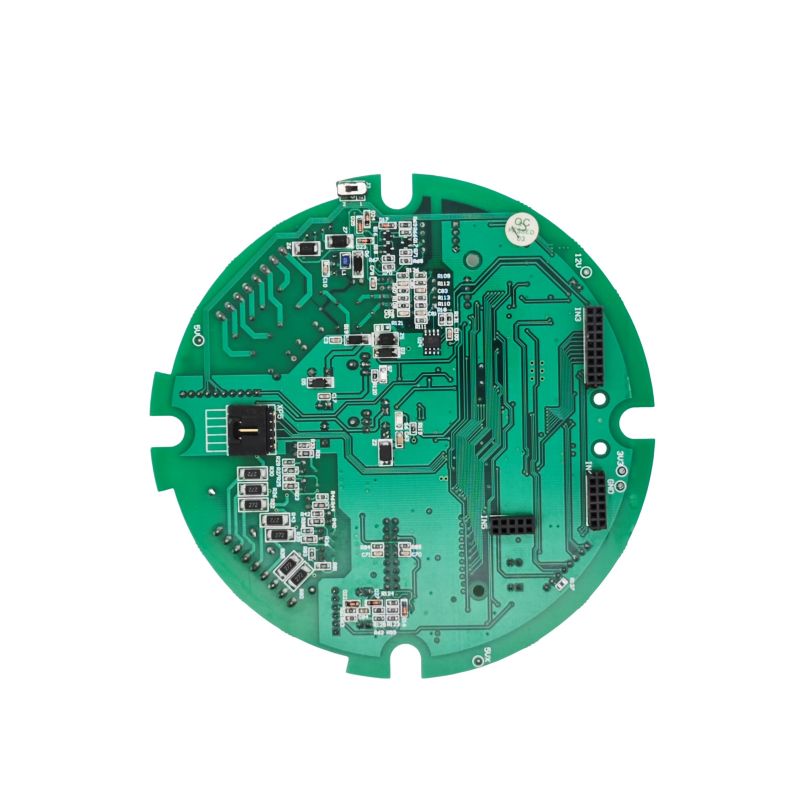

Motor Control PCBA (Printed Circuit Board Coetus) est nucleus enabler praecisiones motus moderationis in automatis industrialibus, roboticis, novis vehiculis energiae, et adjumenta domus callidis. Hic dux practicus solidatur pervestigationes ab architecturae lectionis, PCB extensionis, conventus et verificationis, fabrum et productorum adiuvantes curatores communes foveas evitant et lenis transitus a prototypo ad altum volumen fabricandi efficiat.

1. Design Phase: Architecture and Component Electio

1.1 Consuetudinem vs

Inceptio inceptio, perpende num consuetudinem PCBA vel extemporalitatem moduli moduli capere. Dum consuetudo PCBA incurrit altiorem upfrontem NRE (Non-recurrentis Engineering) gratuita, optimizationem praebet pro speciebus motoriis specificis - sicut BLDC, stepper, vel servo-et scuta accurata observantia (exampla, celeritas/torque accuratio intra ±0.5%). Consuetudinis solutiones etiam praestantiorem systematis integrationem efficientiam (saepe excedentem 95%) praebent et longi temporis fidem sub condicionibus operandis duris.

1.2 Caput Chipset et Acta Electio

• Processus: A 32-bit MCU cum periphericis motoriis abstinentiae dicatis (v.g., ARM Cortex-M4 core) enixe commendatur ut algorithms intensivis computationaliter tractandi sicut Imperium Field-orientatum (FOC) cum responsione reali.

• Coegi ac Power theatrica:

• Ad designationes altae integrationis, elige rectorem BLDC plene integratum ICs (exampla series, TI MCF831xC) rectoribus portae coniungentibus et potestatem FETs. Hoc ambitum externum simplificat, sed mandata diligenter decoquendi – saltem quinque capaciores criticos (VM-PGND, CPH-CPL, etc.) per schedulam collocari debet ut operationem stabilem curet.

• Ad applicationes summus potentiae (e.g., >50A), discretae MOSFETs/IGBTs cum rectoribus portae dedicatae praeferuntur. Cogitationes bandgap latae (SiC vel GaN) ad altiores commutationes frequentiorum perficiendas et damna minuenda.

2. PCB Layout: Ars Soni Suppressio et Scelerisque Management

Tabula moderatrix motoris intrinsece est  signum mixtum et potentia intensum ecclesiam. Pauper propositum est causa principale EMC defectis et campi redit.

2.1 Circuit Partitioning et Grounding Strategy (Critical)

Regula aurea: Corporaliter potestas separata a loco dato.

• Zoning: PCB divide in regiones tres distinctas;

• Noisy Zona: Potestatem invertere, mensas, et portas coegi ansas.

• Zona digitalis: MCU, interfaces communicatio (CAN, UART, SPI).

• Analog Zona: Current/voltatio sentiendi, encoder/resolver inputs. Summus frequentia PWM custodiant vestigia a sensitivo analogorum videre vias.

• Fundatio exsequendam:

• Accipe unum punctum fundationis vel scindendae plani propinquum.

• Coniunge digitales et analog campos in uno puncto prope ADC referentem acum.

• Potestatem terrae segregare (strepentem) et eam cum systemate sidereo coniunge per viam demissam impedimenti, ne magnos cursus transeuntes ne significationibus corrumpat imperium.

• Stack-up Commendatio: A 4 stratorium est specimen cum arbitrio permittit. Usui deditae terrae stratis parti primario lateri adiacentibus, ut vias humilis inductionis reddere et munitio inhaerentia praeberent. Pro 2-strato consilio utuntur magnas regiones inundantes et vestigia virtutis quam brevissimas et latissimas custodiunt.

2.2 Power ansas et Scelerisque dissipatio

• Vestigium Latitudo et Loop Area: DC bus et trium phase output vestigia brevia et lata esse debent ad altam di/dt sustinendam. Signum portae-coegiae paria currere debent parallela et propinqua ad fontem MOSFET respondentem terminales ad inductionem parasiticam extenuandam.

• Procuratio scelerisque: Vias thermas utere ut efficaciter calefaciat ab machinis potentiarum ad plana aeris interiora vel pads solum-circulis heatsink. Applicare foramina larva-sorium (aeris exposita) in viis altis currentibus ut calores auxiliares faciant affectum.

3. Conventus ac Vestibulum: neglecti tamen Critica Details

3.1 Supple-Chain mollitiam in BOM congue

Ante BOM (Libellum Materialium) finalizationem, subministrationem periculi aestimationem fac pro rebus longis sicut MCUs et transceptores communicationis. Ubi fieri potest, clavum altematim vestigia in extensione servare, ne productiones claudorum causantur distractiones unius fontis elit.

3.2 Screw Fastening munditia (frequens sed neglecta culpa Modus)

In conventu motore moderatoris PCBA, strages metallica a cochleis portata est occisor occultus qui breves ambitus et dejectiones velit.

• Periculum: Particulae metallicae e cochleae pulsum pastores in densitatem IC fibulae altae vel inter vestigia adjacentium incidere possunt, ducens ad defectiones intermittentes vel breves gyros in potentia sursum.

• Countermeasures:

• Repone traditum phialam vibratoriae pastores cum gradatim pastores educantes ad frictionem inductam particulam generationis extenuandi.

• Introducere stationem inanem pulvis remotionis statim ante gressum figere.

• Utile fac vendentium electricam electricum cum torque et angulo reali temporis magna vigilantia, ne sub-tortures (natantis) vel filo detracta sint.

4. Temptatio et Validatio: Vltra "An Spinum?"

1. Expertus functiones (FCT): Sub oneratis conditionibus comprobandum tempus responsionis supercurrentis et overtemperati tutelae-exampla, ut auriga shutdown urget intra <10µs. Etiam vim dynamicam convalidant logicam detrahentem in intentione immergit.

2. Electromagnetica Compatibilitas (EMC) Pre-Obsequium: Conducted et radiata emissiones (CE/RE) communia sunt puncta doloris. Si delicta accidunt, primum inspicias si TVS diode recte aestimatus et communis modus suffocatus ponatur in potentia initus, et optimize PWM mutandi rate occiderunt per portas resistores aptando.

3. Diu Term Reliability: Scelerisque cyclum ac continuum curriculum probationes perfice ut integritatem solidariam-iunctim comprobandam et componens sub ambientium temperaturis maximis.

Certum cogitansMotor Control PCBAfundamentaliter commercium triangularem inter effectum electricam, thermodynamicam et compatibilitatem electromagneticam. Omnis decisio - ex perspicuo ambitu partitionis ac disciplinae fundationis, ad severam congregationem munditiem moderandam - stabilitatem producti definit in provocandis ambitibus industrialibus. Exsequendo consilia in hoc duce delineata signanter minuere potes rates defectus, cyclos evolutionis minuere, et altiorem vim augere systematis motoris tui.
