Cum XX annis analysis defectionis per EV, industriam repositionis et sectorum mobilitatis e-sectorum mobilitatis documentum exacte demonstravimus quid per X annos BMS ab alea VI mensis separat. Hic dux dat speciem machinalem, regulas layout et methodos verificationis fundatas in campo reali redit.

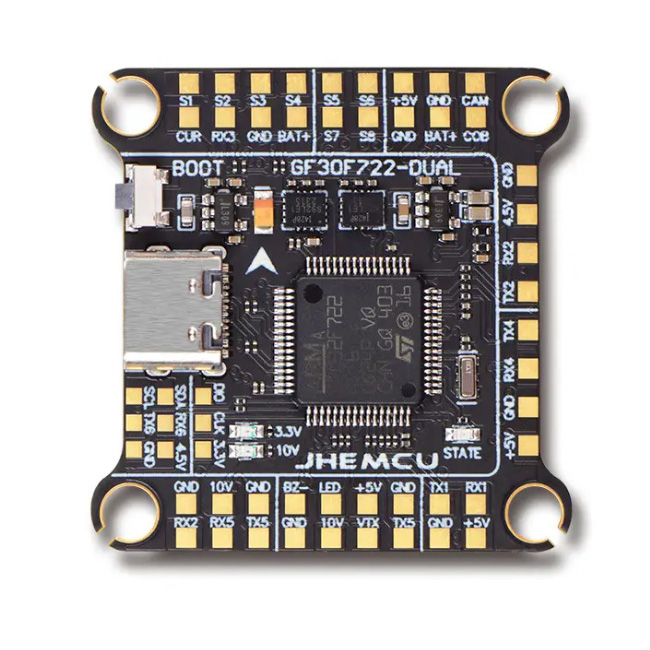

Quid BMS PCBA debet

A BMS PCBA monitores, tuetur et trutinae lithium cellae sunt. Quattuor munera non negotiabilia sunt:
Praesidium super-voltage (OVP): praecide crimen in 4.25V per cellam (Li-ion).
Sub-Voltage Praesidium (UVP): abscinde missionem in 2.5V ad 3.0V per cellam.
Plus-Current Praesidium (OCP): iter ieiunium (μs range) per breves circuitus.
Cell Conpensatio: passiva seu activa aequatio per cellulas series.
Absentis aliquo horum conventum in reatum vertit.

Core Technical Parameters

Sequentes valores minimum minimum industriam ad operationem tutam repraesentant. Has semper excedunt pro repono autocineto vel stationario.

Voltage & Current Ratings

Parameter	3S ad 7S.	8S ad 16S (Energy at)	24S+ (High Voltage)
Max continui officii	20A ad 60A	60A ad 200A	200A+
Cacumen Current (X sec)	80A ad 150A	200A ad 400A	500A+
Praecipe Current	5A ad 20A	20A ad 50A	50A+
Cellula intentione Sagaciter	±10mV	±5mV	±3mV (requiritur premium AFE)
Temperature Mensurae Points	2 ad 4	4 ad 8	8 ad 12

Protection Trinus Points (Per Cell for Li-Ion)

Praesidium Type	Min Trip	Typical Trip	Max Trip
Plus-Voltage	4.20V	4.25V	4.30V
Plus-Voltage Release	4.05V	4.10V	4.15V
Sub-Voltage	2.80V	2.50V	2.30V
Sub-Voltage Release	3.00V	3.10V	3.20V
Praecipe Plus-Current	1.2x rated	1.5x rated	2.0x rated
Dimittite super-Current	1.5x rated	2.0x rated	2.5x aestimavit
Brevis Circuitus	3a ad 5x rated	Intra 300μs	intus 100µs

Quiescit Current (Somno Modus)

Type altilium	O gratum Current	Summus euismod Target
Li-ion (portable)	<20µA	<10µA
LiFePO4 (statio)	<50µA	<30µA
EV / High power	<100µA	<50µA

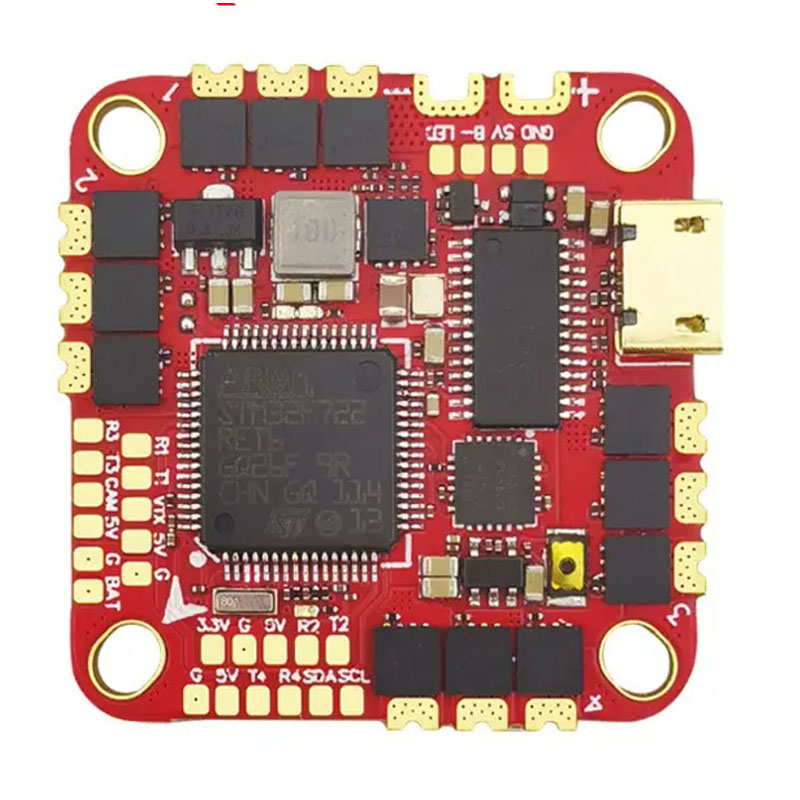

PCBA Layout Rules for Reliability

Pleraque BMS defectis in PCB oriuntur, non ICs. Sequere has XII regulas.

Kelvin Sensus Vestigia pro Cell Voltages

Numquam meatus cellula sensus vestigia per semitas altas current.
Singulae cellulae sonum vestigium dedicatum requirit (0.2mm ad 0.3mm) a iungente directe ad AFE (Analog Front End) paxillus.
Non ramosa: noli vestigia sensuum inter cellulas communica.

Princeps Current Path Design

Pondus aeris: 2 oz minimum pro 20A ad 50A. 4 oz pro 50A ad 100A.
Stratis parallelis: Multis stratis utere in parallelis pro currentibus supra 60A.
Persona venditionis ostium: Expone aes et addito solidario ad sectionem transversalem augendam. Hoc resistentiam reducit per 30% ad 40%.

Sensus Resistor Placement

Filum quattuor (Kelvin) connexionis: Sensus resistor debet e pads eius vestigia sentiendi dedicasse.
Locatio: Intus 10mm AFE fibulae differentialis.
Vestigium adaptans: Vestigia sensus aequales esse debent longitudo et parallela accurationis mensurae currentis.

Scelerisque Management pro FETs

Area aeris: Quisque codex exhauriens MOSFET ad 500mm aeneum planum requirit.
Vias scelerisque: 9 ad 12 vias (0.3mm diametri) sub singulis FET codex scelerisque.
Via impletio: Impletae et cappae vias faciendae sunt pro solidandae constantiae.

Component Spacing pro intentione solitudo

Voltage Level	Distantia Creepage (Min)	Clearance (Min)
Usque ad 60V (16S Li-ion)	0.5mm	0.2mm
60V ad 150V	1.5mm	1.0mm
150V ad 300V	3.0mm	2.0mm

Terra Planum Splitting

Alta vena (via virtutis): Vestigia densa, nulla scinditur.
Analoga humus humilis-currentis (AFE, sensu): Stella connectunt ad terminales negativas pugnas.
Connection punctum: Coniunge analogam et vim terrae in puncto unico prope sensum resistentis.

Component Electio Genus

Certum BMS PCBA incipit cum iure materiae libellum.

Need the complete BOM and design checklist for your BMS project?

Download Free BMS PCBA Genus →

Analog Ante finem (AFE)

Feature	Minimum opus est	Maluit
Cellula intentione mensurae Accuracy	±10mV	±3mV
Inaedificata Librans FETs	50mA ad 100mA	Externi libratio >100mA
Aperire filum Deprehensio	Ita	Ita
Temperatus canales	3	5+

Commendatur familiae AFE: Texas Instrumentorum BQ769x2 (usque ad 16S), Analogia Fabrica LTC681x (alta intentione), NXP MC33771C (automotiva).

Potentia MOSFETs

Intentione rating: Saltem 1.5x maxima intentione fasciculorum. For 16S Li-ion (67V max), utere 100V FETs.
Current rating: 2x continua missio currenti ad 100°C coniunctas temperies.
Parallela FETs: Pro 100A+, utere 4 ad 8 FETs in parallelis. Vestigia portae debent esse aequalis longitudinis ut mutandi simultaneae curent.

Current Sensus Resistor

Parameter	Precium	ratio
Resistentia	0.5mΩ ad 2mΩ	Regium potentiae damnum
tolerantia	± I% sive meliorem	Accidit super-current iter accurate
Temperature Coefficient	±50ppm/°C maximum	Ne pereffluamus cum æstus
Materia	Alaymus metallum (Manganin)	Minimum inductum in brevi ambitu deprehensio

Passivum Components pro Reliability

Capacitores: X7R vel X5R dielectric tantum. Numquam utuntur Y5V vel Z5U prope AFE paxillos.
Resistentes pro sensuum initibus: 1kΩ ad 10kΩ seriem resistentium in omni linea sensuum cellularum. Limites praesentium culpa rerum.
TVS diodes: Bi-directionale 5V ad 6V per singulas cellulas initus est. AFE protegit ab ESD et filo phaleris acutis.

Vestibulum ac metus eget

Bene designatum BMS PCBA in conventu deficit si hi gradus ignorentur.

Processus	Necessitas	Methodus inspectionis
Solder Paste Stencil	0.12mm ad 0.15mm crassitudinem pads AFE et FET	SPI (Solder Paste Inspectionis)
Reflow Profile	Apicem 240° C ad CCL° F (plumbum libero)	Profiler data per batch
AOI (Automated inspectionem optical)	C% coverage de passivis et FET orientationis	AOI machina omnia
X-Ray Inspectionis	FET scelerisque codex evacuat sub 25%	X-ray system
ICT (In-Circuit Test)	Omnes intentiones divisores, FET portae, et sensus resistentes	ICT fixture
Conformal Coating	Acrylico vel silicone, crassitudine minimam 0,03	UV lux inspectionis

BMS PCBA FAQs

Infra tres quaestiones technicae ab fabrum et machinarum machinarum conventibus sunt.

Q1: Cur mea BMS PCBA custodiat excitato falsa super-current protectione in normali motore satus-sursum?
A: Difficultas incursus habes coniuncta cum OCP filtro nimis celeriter. Hic est ipsum fix:
Pleraque BMS AFEs habent configurabilem moram tutelae hodiernae (typice 100µs ad 1ms). Motor satus-sursum (praesertim Brushless DC motoribus) trahit 5x ad 8x current pro 1ms ad 5ms aestimatum.
Gradus 1 - Metire actualem incursus: Utere oscilloscopio currente specillo per sensum resistoris. Nota apicem currentis et durationis in casu pessimi-satus sursum (frigus motor, humilis altilium).
Gradus 2 - AFE actis mandare: Auge nimium hodiernam moram 2ms ad 5ms. Serva brevem spatium ad 100μs mora (hoc tuetur contra breves mortuos).
Gradus 3 - Filtrum ferramentum tuning: 100nF capacitorem adde inter AFE fibulas sensus currentis. Hoc facit 10µs ad 20µs RC filtrum qui spicas brevissimas ignorat.
Gradus 4 - Si adhuc labi: nimis resistor sensus tuus nimis magnus est. A 2mΩ resistor 200mV producit in 100A. Transibit ad 1mΩ vel 0.5mΩ ad augendam capitulum ante itinera comparatoris super- current.
Cave: noli disable OCP. Falsa itinera molesta sunt. Ignis est permanens.

Q2: Quomodo designo BMS PCBA qui librat 16S LiFePO4 sarcinam cum 200Ah cellulis?
A: Signa integrata FETs (50mA ad 100mA) capiet 80 ad 160 horas ad 200Ah cellas paria. Quod inutile est. Opus externum passivum conpensatione seu conparatione activa.
Option A - Externus Passivus Librans (Cest efficax);
Utere AFE quae externa FETs aequabilitate moderatur (v.g., BQ76952 cum externo N-canali FETs).
Pars lectio per cellam:
Librans resistor: 10Ω ad 22Ω, 5W ad 10W (metal oxydatum vel wirewound).
Librans FET: 60V, 5A, Rds(on) <50mΩ.
Librans current: 200mA ad 500mA. (Usura 10Ω resistor ad 3.3V cell = 330mA.)
PCB postulationem scelerisque: quisque resistor dissipat 1W ad 1.5W. 500mm² aream aeris per resistorem requirit.
Option B - Active Librans (High Performance):
Utere librario activo IC (exempli gratia, Analogia Instrumentorum LTC3300 vel Instrumentorum Texas BQ79616).
Acta: Capacative vel transformator fundatur.
Librans currenti: 1A ad 5A per cellam.
Effectus: 85% ad 92%.
Complexus PCB: Requirit 6 ad 8 stratis, diligens solitudo inter cellulas.
Commendatione pro 200Ah cellulis: Utere conpensatione passiva externa ad 300mA ad 500mA. Addere heatsink super ordinata resistor libratio. Agens conpensatio tantum si cyclus vita critica est et oeconomia permittit 2x altiores PCBA sumptus.

Q3: Quod probationes BMS PCBA praeterire debent antequam illam ad productionem approbo?
A: Quinque probationes require. Non omittitur quisquam.

Test	Methodus	Transi / Criteria Fail
1. Cell intentione mensurae Sagaciter	Applicare praecisionem 0V ad 5V ad singulas cellulas input per resistor divisorem. Compare AFE reading to DMM (6.5 digit).	±5mV maximus error per omnes cellas 25°C. ± 10mV ab -20°C ad +60°C.
2. Plus intentione / sub intentione Trip	Tarde sursum et deorsum cellam aggerem voltage. Record AFE iter et remissionem puncta.	Iter intra ± 10mV pretii programmatis. Hysteresis inter 0.05V et 0.15V.
3. Plus-Current Trinus Test	Applicare venam pulsus ab onere electronico. Crescite in gradibus. Record iter punctum et tempus responsum.	Iter current intra ±5% pretii programmatis. Trip time under 1ms for short circuit.
4. Librans Function	Opprimere unam cellam 50mV quam aliis altiorem. Admitte conpensationem pro 1 hora.	Voltages cellulae adaequare ad intra 15mV. FET temperatura sub 40°C.
5. Somnus Modus Current	Amove externam potestatem. Metire current ducatur ab altilium sarcina post 10 minuta.	Sub 50µA pro LiFePO4 stationarius. Sub 20µA pro Li-ion portatile.
