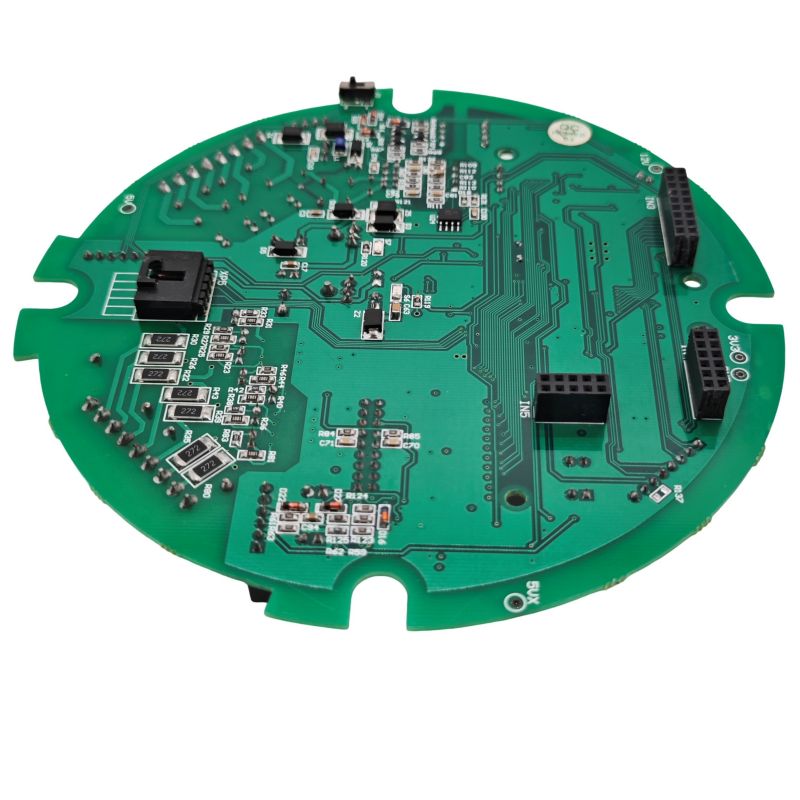

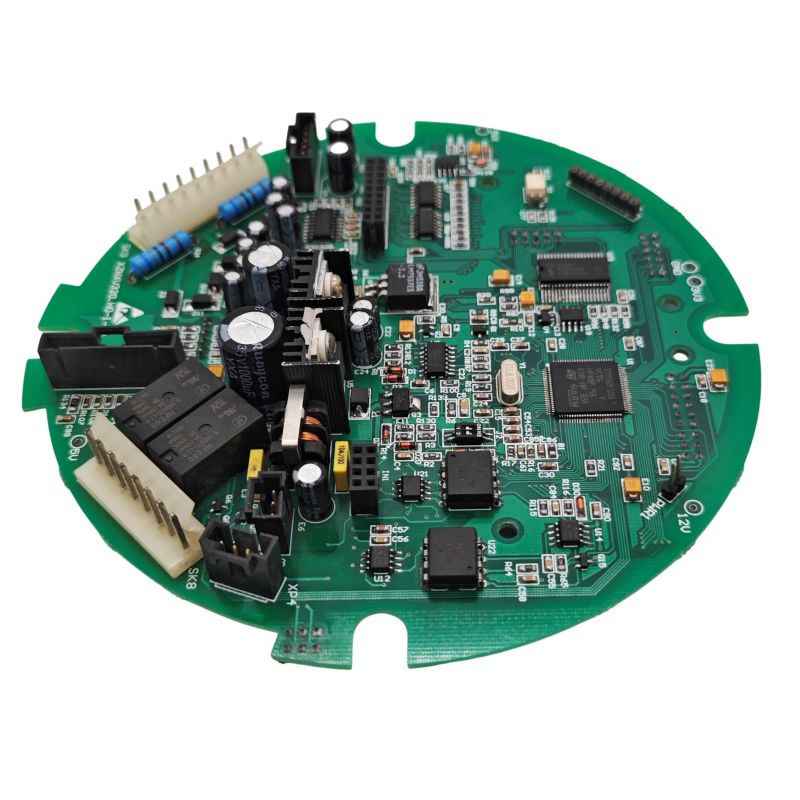

RC servo PCBA

Uniexplore Electronics- Cum XX annis systematis immersi et experientiae PCB designationis, eadem exemplaria saepe defectus vidimus: sonum potentiae lineae, inadaequatae decouptionis, et falsam PWM fudisset. Nostri servo PCBA solutiones aedificatae sunt circa specificationes machinales, regulas layout et rationes probantes, quibus designatores professionales in productione actu utuntur.

Utrum standalone tabularum exactoris opus sit, multi- tramitis servo moderatoris, an interni servo reposito tabularum potestate, Unixplore Electronics certas liberat, strepitus immunes.PCBAquod in utroque RC ambitibus roboticis amabam et industriae exercet.

Quod offerimus;

• Plena servo PCBA design (schematic + layout) apud Altium, KiCad, vel forma praelata
• Prototyping cum operando probatio (onus, laniatus, scelerisque relationes)
• Volumen fabricandi cum componentibus et conventus SMT
• Consilium recensionis et deficiendi analysis consulendi

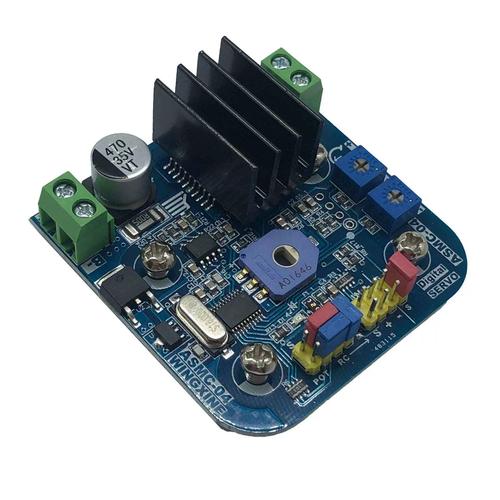

Quid est RC Servo PCBA Do

An RC servo PCBA (num tabulam stantis exactoris vel tabulae servo internae potestatis) tria munera essentialia exercet;

• PWM signum generationis seu receptionis;Conversos pulsus potestate (1ms ad 2ms ad 50Hz) in positionem mandat.
• Virtus Distributio:Liberat mundum 5V vel 6V servo motore et potestate IC.
• Feedback Processing:Legit potentiometer internum ad verificandum positionem et ansam potestatem claudendi.

Summus Fiducia consilia etiam includunt sentiendi venam ad deprehendendum onerare et in opto-solitudine ad strepitum immunitatis.

Core Technical Specifications

Parametri sequentes signa industriae significant pro servo RC imperium PCBA designantes. Haec applicant ad tabulas servo agitatori dicatas et receptatorem PCBA conventicula integra.

Potentia input Specifications

Imperium signum Specifications

Internum Servo PCBA Components (Intra Servo)

Vexillum RC servo parvum PCBA cum his componentibus continet:

PCBA Layout Rules for RC Servo Reliability

In Uniexplore Electronics scimus pleraque defecta RC servo oriri in PCB. Has 8 regulas sequimur ut certam operationem in omni consilio tradamus.

1. Power Distribution: Star Grounding

• Nunquam primula-cathena humus. Quisque servo humus directe redire debet ad potestatem terrae suppeditat punctum.
• Separate virtute et egregia terra. In multi-servis PCBA designandis, terram planam scinde et in uno puncto prope initus pilae coniunge.
• Trace latitudo potentiae: Pro 1.5A continua currente, uti 1.5mm vestigium minimum latitudo cum 1oz cupro.

2. Decoupling Capacitor Placement

Servorum motores sonum electricam significantes generant. Servus typicus potest producere usque ad apicem 200mV-ad-crepitum in 5V copia linea.

Requiritur decoupling per servo iungo:

• 100µF ad 470µF capacitorem electrolyticum (mansionibus motoriis incursus)
• 100nF tellus capacitor (filter-frequency sonitus summus)
• Pone capacitors intra 10mm de servo potentiae fibulae

Mole capacitatis totius PCBA: Adde capacitatem magnam (1000µF ad 4700µF) in summa potentia initus. Hoc impedit, cum plures servos simul incipiant.

3. PWM signum Routing

• Serva PWM vestigia brevia et directa. Vestigia longa agunt ad strepitum antennae.
• Fuge currentem PWM vestigia filis virtutis parallela. XC gradus transitus, si opus est.
• Adde seriem 100Ω ad 470Ω resistor in PWM output pin. Hic limites viget in culpa condiciones et sonum minuit.

4. Servo Connector Layout

Vexillum 3-clavum servo iungentis (signo, VCC, terra) requirit specificam spatii:

• Pin iustae: 2.54mm (0.1 inch) vel 2.7mm (summus densitas)
• PCB crassities pro clausura iungo: 1.2mm ad 1.6mm
• Signo pin location: De more pin interiore (pin 2 of 3)
• Virtus sequencing: GND ante coniungere debet VCC in insertione

Pro densitate consiliorum summus, 2.7mm spacium inter servo connexiones permittit in missione compacta servato certos nexus.

5. De ordinatione intentionis ad Imperium MCU

• Se- LDO pro MCU utere, si eadem suppeditat potestates servos. Spicae currentis causa voltages demergit qui microcontroller retexere potest.
• Commendatur moderatoris: 5V vel 3.3V LDO cum facultatem saltem 200mA et 1µF input/output capacitatem.
• Diode tutela: 1N4007 vel diode Schottky in initus ad tuendum contra verticitatem adversam.

6. Sonitus Suppressio in Motor (Pro Servo Internum PCBA Design)

Si PCBA designans intra servo, addat sonum suppressionis directe ad terminales motores:

• 100nF capacitor ceramicus directe trans terminales motorias solidata.
• capacitorem negans connectere motori habitationi pro additional protegendo (sonitum reducit ab usque ad 200mV).
• Libitum: Adde grana ferrite in motoriis ad extremum sonum ferendum.

7. Current Sensus pro ONERO Detection

Provecta servo PCBA designs includunt vigilantia current:

• Shunt resistor: 0.1Ω ad 0.5Ω, tolerantia 1% — voltage proportionalem gignit currenti
• Amplificator differentialis: Lucrum de X ad XX - ampliat shunt intentione mensurabili gradu
• ADC input: 10-bit minimum - vena notitia feeds ad imperium MCU

A 100mΩ shunt producit 50mV ad 500mA et 150mV ad 1.5A. Cum quaestu amplificatorio 5x, hoc fit 250mV ad 750mV, aptum 3.3V ADC inputs.

8. Insulation ac Mechanica Praesidium

Internum servo PCBA tabulae physice custodiendae sunt;

• Insulating taeniola: Locus machinae electricae inter PCBA et servo metallo casu. Hoc impedit breves circuitus ab articulis solidaribus vel componentibus, casu contingente.
• Conformal coating: Nam applicationes velit vel summus humiditas, acrylica conformia efficiens adde ne corrosio.

Imperium signum generationis (MCU Code Considerationes)

Propria PWM generatio critica est ad operationem liberorum jitterarum. Hic sunt parametri clavis:

PWM configurationis

Exemplum Code MCU Pseudocode

// Computa officium cycli pro 1500µs pulsus
    // Ponit PWM periodum = 20ms, horologium = 1MHz prescaler

    pulse_width_us = 1500
    period_counts = 20000 // 20ms in microseconds
    duty_counts = pulse_width_us
    set_pwm_duty (duty_counts)

Cum temptat, oscilloscopio utere ad signum comprobandum PWM. Lapsus ore pulsus triggers servo legere positio.

Commune Defectum Modi et Fixes

Magna nota potentia mutandi:Numquam servo terram lineam convertas ut eam avertas. Cum terra aperta est, servo potestas per lineam PWM signo vel alias vias recipere potest, inde in 3.2V intentione laborationum et morum erraticiorum. Semper VCC linea utens in P-canali MOSFET vel Nullam.

RC Servo PCBA FAQs

Infra tres interrogationes technicas saepe a fabrum roboticis et RC designantibus systematis accipimus.

Q1: Cur servos meos passim vellicant, cum eos ex mea consuetudine PCBA cum ESP32 vel Arduino compesco?

A:Forsit vim vocis habes, fere certe. Hic est ordo diagnostica quam commendamus in Unixplore Electronics:

Gradus 1- Perscriptio copiae cum oscilloscopio: Metire lineam 5V directe ad iungo servo dum movetur servo. Si plus quam 200mV laniatus (apicem-ad-apicem) videas, insufficiens est tua decocatio.

Gradus 2— capacitatem molem adde: Pone 1000μF ad 4700µF capacitatem electrolyticam trans potestatem input terminales. Servo motorum altum incursus incursus hauriunt (3-10× currentes currentes) cum movere incipiunt. Sine capacitate mole, intentione 4V intingit infra, cum potestate IC disponendi vel erratice se gerendi causando.

Gradus III- Separate potestatem MCU ab servo potentiae: Pessima consilia MCU et servos ab eadem intentione ordinatoris currunt. Utere duo moderatores:

• Una 5V/500mA LDO pro MCU et logica.
• A 5V/3A copia (vel nexum directum altilium) pro servos.

Gradus 4- Adde decouptionem ad quemlibet iungentis servo: Pone 100µF electrolytici et 100nF capacitatis ceramicae directe trans VCC et GND paxillos cuiusvis iungentis servo. capacitor ceramicus Filtra summus frequentia strepitus a motoriis perterget; ansas electrolyticae humilis frequentiae current spicis.

Gradus 5- Reprehendo tuum PWM signo notae: Utere oscilloscopio ut vide apud PWM clavum. Si videas in marginibus ortu vel labiis sonantem, seriem resistentem in MCU pin adde 100Ω. Hoc signum madefacit, et falsum excitato impedit.

Solum versus est;90% quaestionum jitterarum servo potentiae relatae sunt, non codice relatae. Distributio primum figere potestatem.

Q2: Quomodo designo PCBA qui multos servos moderatur (8 ad 16 canales) sine brownouts?

A:Id requirit diligentem potestatem budgeting et layout consilium. Hic aditus machinalis est pro 16-fluvio servo moderatoris PCBA.

Gradus 1- Computare summam potentiam requisita:

• Quodlibet vexillum servo trahit 200mA ad 500mA in operatione normali.
• Vena cacumen stabulo attingere potest 1.5A ad 3A per servo.
• Nam 16 servos: 16 × 1.5A = 24A apicem potential trahunt.

Gradus 2- Designabis potestatem distribuendi:

• Praecipua potentia initus: Utere 5V ad 6V copia aestimata pro 30A minimum.
• Input connector: XT60 vel cochleae terminalis (non parvum 2-pin header).
• Praecipuae virtutis vestigia: 8mm ad 10mm latum cum 2oz cupro, vel potentia dedicata in tabulato 2 plano utere.
• Bus vectibus: Pro excursus supra 15A, clausuris aeneis adde vel wiring externa uteris.

Gradus III- Exsequendam vim distributionis ridiculo:

• Iter densum virtutis vestigia (5mm+) ad punctum centrale distribuendum.
• Inde currunt singula 1.5mm vestigia ad unumquemque servo iungo.
• Addere 470µF capacitorem in singulis servo iungo (capacitas distributa, non solum unum magnum galerum in input).

Gradus 4- Usus opto-solitudo pro signo lineae (provectus);

• Ad ambitus industriales vel magnos strepitus, signa PWM utentes optocouplares segregant (v.g., 4N35 vel PC817).
• Hoc vetat sonitus motoris a coitu in MCU et causando resets.
• Sola consilia requirunt potestatem separatas ditiones (MCU latus et latus servo).

Gradus 5- Add current limitandi vel mollis-satus:

• MOSFET mollibus circuitionibus utere ut servo potestatem aggeri super 10ms ad 50ms.
• Haec ab omni ruere 16 servos ruere prohibent.
• Vel, servos in ordine 5ms mora inter se suscitat).

Gradus VI "- PCB iacuit ACERVUS commendaticiis pro 16+ canalibus:

• Layer I: Signum (PWM, feedback)
• Layer II: planum terrae (fundum solidum)
• Layer 3: Power planum (5V or Vservo)
• Layer IV: signum seu secundarium terram

Hic acervus ansam regit area et inter canales EMI minuit.

Q3: Possumne eodem consilio uti PCBA pro diversis notis servo (Futaba, Hitec, Spektrum, genericis)?

A:Etiam tribus magnae convenientiae considerationibus.

considerationem 1— PWM signo signa constant: Omnes RC servos eodem utuntur 50Hz PWM vexillo cum 1ms ad 2ms pulsus. Tua PCBA generatio PWM logica universaliter operatur.

consideratione 2- Power requisita significanter variant;

Tua PCBA designari debet ad supremi currentis servo quo uti intenditis. Design pro 2A continuum et 5A cacumen per canalem ad summum vexillum ac summos torques servos operiendos.

Consideratio 3- Connector convenientiae:

• Plerique servos vexillum 3-pinum capitis muliebre cum 2.54mm (0.1 pollicis) utuntur.
• Signo paxillus locus variat per notam:
  • Futaba: signum est pin intimum (pin II)
  • Hitec et Spektrum: Signum est pin I vel pin 3 fretus exemplar
• Designa PCBA tuum cum pinouts clare intitulatis (S, +, -). Caput 3-pinum masculinum utere (sicut funem vexillum servo extensionis) ideo quilibet servo obturaculum in directe potest.

consideratione 4- Internus servo PCBA (intra servo) non convertitur: Si cogitas PCBA internum quod intra servo habitationi (reponat tabulam originalem potestate), hoc notam specialem est. Servos diversi diversos habent;

• Potentiometer valoris resistentiae (5kΩ vs 10kΩ)
• Motor magnitudinum et vena ratings
• Mechanica adscendens locus foraminis
• Casus dimensiones

Ad PCBA consilium internum, machinator e contrario originalem vel specialem speciem obtinet pro illo exemplari servo exacto. Exterioris agitator PCBA designat (tabula quae connectit cum vexillum servo connexionibus), compatibilitas per omnes notas majores RC praestantissima est.

RC Servo PCBA

Antequam ad consilium productionis approbetur, haec quinque experimenta currunt;

Summarium: Designans Certum RC Servo PCBA

Robustus RC servo PCBA definitur per quinque decreta machinalis:

1. Adaequatum mole capacitance(1000µF ad 4700µF) in summa potestate initus est.
2. Separatum imperium domainspro MCU (LDO ordinatus) et servos (altilium directum vel summus current ordinator).
3. Star groundingseparatis viribus et signo redit.
4. Decoupling capacitorsin singulis iungo servo (100µF electrolytici + 100nF ceramici).
5. Proprio PWM signo conditionemcum seriebus resistentium et vestigia brevium.

Pro multi-servo designando (8+ canales), utere 4 iacuit PCB cum dicata potentia et planis humi. Pro servo internis PCBA designabis, suppressionem motricium (100nF trans terminales motricium) adde et taenia insulating ad breves casus praecavendos. Haec exercitia constanter liberam operationem liberam et diuturnum firmitatem in applicationibus RC et in applicationibus roboticis constanter liberant.

Cur Uniexplore Electronics

• XX annissystemata immersa et experientia consilio PCB - omnem modum defectum in hoc duce descriptum vidimus et solvimus.
• Productio-probata consilia— regulae nostrae layouti et methodi probatae adhibentur in productis commercialibus RC et in roboticis.
• Finis-ad-finem muneris— a conceptu et schismatico ad layout, prototyping, ac volumen fabricandi.
• Transparens engineering— communicamus specimina, regulas ac regulas probantes ut plane scis quid accipias.
• Global componentis transnationale— tractamus BOM optimiizationem et procurationem ut sumptus tuos sub potestate contineas.
