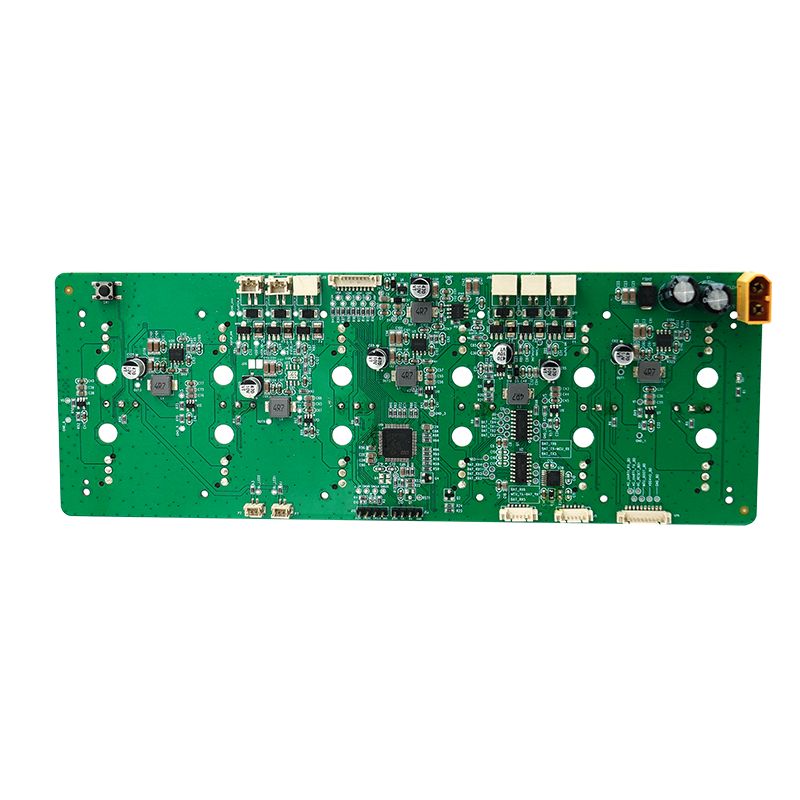

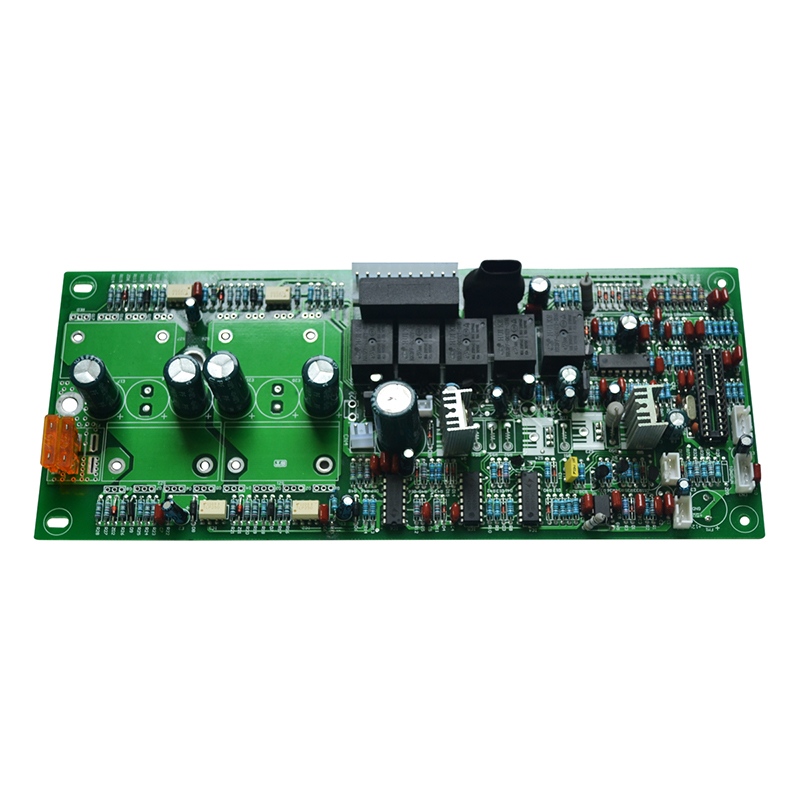

Suspendisse gun PCBA

Quid est de modo procedendi ad producendo Suspendisse tormentarii PCBA: A XX-Year Vestibulum Libri

Massage gun PCBA productio petit tractationem hodiernam altam, imperium motorem sine setis et salutem usoris. Post duos decennias electronicas coegi motores fabricandi, consilia overheat vidi, celeritatem amittere sub onere, aut pugna discrimina creare. Hoc gradatim procedendi ratio totam productionem operis profluvii a componentibus delectu ad examen finale comprehendit.

Standard Production Fluxus ad Suspendisse tormentarii PCBA

Omnis trucido gun PCBA sequitur seriem 9-gradus. Transiliens ullus gradus crescit agri defectum rates.

Gradus I - Component Procurement et Reditus inspectionem

Test: Sample 50 MOSFETs ex unaquaque sorte. Metire Rds(on) ad 25°C et 80°C. Rejice sortes excedentes 7 mΩ in caliditas.

Gradus II - Solder Paste Stencil et Typographia

Critica: Utere gradum stencil - 0.12 mm crassum sub MOSFETs, 0.10 mm sub MCU et sensoriis. Crassitudo sola facit vel aperit vel pontes.

Gradus III - SMT Conventus et Reflow

• Placement order: Hall sensoriis → passivis → MOSFETs → MCU → connexiones
• Reflow profile: Pecco CCXLV ° C pro X seconds (plumbum libero)
• Nitrogenium atmosphaera - Requiritur ad QFN packages (MCU, porta exactoris)
• X-ray inspectionem - Amet pro reprehendo evacuatio sub MOSFET pads (vacuitates <20%)

Gradus IV - selectivam Solding for per-hole Components

Massagetae sclopetis PCBA saepe per partes perforatae ad vires mechanicas indigent;

Noli per partes foraminis refluere. Corpora plastica eorum in clibano 245°C liquescunt.

Motor Drive Circuit Design for Massage Gun PCBA

Sectio motoris coegi determinat stallum currentis tractandi et pugnae tempus currunt.

Three-phase Brushless DC (BLDC) Motor Drive

Consilium scelerisque: Unusquisque MOSFET dissipat usque ad 2W ad 20A. Utere vias scelerisque (9 per MOSFET) connectens cum fundo aeris infunde (2 oz minimum).

Potestas Management pro Pugna et praecipiens

Salus critica: Utere duabus gressibus independentium supercurrentium tutelae - unum in exactoris portae, unum in tutela IC altilium. Unius culpae motor non sinit currere praecipitem.

Firmware Programming and Calibration

Nulla massa sclopetis PCBA relinquit productionem sine calibratione plena.

Programmatio Sequentiae

1. Bootloader mico - per SWD seu UART (V seconds)
2. Calibration constantes - conditur EEPROM vel MCU mico
3. Celeritas lookup mensa - PWM officium nobis scopum RPM (12 puncta)
4. Armen deprehendatur limen - current terminus posuit ad 22A ± 1A

Calibration Morbi Repono Per Board

Cur calibratio refert: Sine per-tabulatione Aula calibrationis, motor sonorae querulae submissa celeritate producit. Users tormenta trucido rejiciunt sonum defectivum.

Conventus ac Mechanica Integration

In PCBA inutilis est si non apta manubrii vel caloris dissipantis.

Calor submersa ac scelerisque mollis

Test: Curre trucido sclopetum PCBA ad 2800 RPM pro 30 minutis. MOSFET casu temperaturae infra 85°C manere debet.

Filum iungite et Connector Strain Solamen

• Fila altilium - et silicone solidata agglutinata (prohibet inflectere lassitudine)
• Fila motor periodi - JST iungo cum obfirmatis foramen (20 cyclos minimum)
• Puga pyga cable inflectere - iungo ZIF, pice 0,5 mm, affixa post insertionem

Productio Testis et Qualitas Imperium

Omnis massa sclopetis PCBA praeterire debet his quinque probationibus ante ecclesiam.

Combustio et Vibratio Test

Sample 5% productionis pro:

• VI horas ad MMCD RPM - monitor MOSFET temperatus per MCU sensorem
• Random vibratio - Grms V, XXX minuta (omisso instrumentum simulat)
• Crimen-exolvuntur - cycles III (verifies praesidium IC)

FAQ - Quaestiones Communia de Massage Gun PCBA Production

Q1: Quid facit Suspendisse gun PCBA amittere potestatem sub corporis pressura?

A: Causa primaria insufficiens est portae virium ad altam partem MOSFETs depellendam. Cum pressio onus motoris augetur, BLDC moderatoris currentem augere conatur. Si capacitor bootstrap (cuius potentiae portae altae exactoris) infractus est, porta voltage cadit sub limine MOSFET, crescens Rds(on) ab 4 mΩ ad 20 mΩ. Facit scelerisque ansam fugitivorum;

Tentatio gutta → inferior porta coegi → superior resistentia → plus caloris → ulterioris resistentiae incremento

Fixum requirit tres mutationes in trucido gun PCBA:

1. Bootstrap valor capacitor - Usus 220 nF minimum (multa consilia utuntur 47 nF). Computa innixa ad crimen portae: C_boot = (Q_g × 10) / V. Pro MOSFETs typica (Q_g = 30 nC), 220 nF marginem tutum praebet.
2. Porta exactoris apicem currentis - Lego agitator cum 1.5A submersa/fonte facultatem (exampla, DRV8320). Infirmi rectores (0.5A) non possunt recharge bootstrap pileum per curricula alta PWM.
3. Diode Bootstrap - ultrafast diode utere (trr <50 ns). Latin 1N4148 habet 4 ns receptam, sed tantum 100 mA rating - insufficiens pro trucido sclopeto PCBA currens ad 20 kHz PWM. Transibit ad BAS3007 (1A, 10 ns).

Post has modificationes, vena stabulo stabilis manet in 22A etiam cum 15 kg pressionis corporis applicatae.

Q2: Quomodo prohibeo altilium praesidium IC falsae triggers in trucido gun PCBA?

A: Falsae triggers fiunt cum sonitus commutationis motoris iuncti in sensu currenti linea tutelae altilium IC. BLDC phaselus motoris mutandi facit 1 μs spicis currentis usque ad 50A - nimis celeriter ad praesidium IC ad distinguendum a brevi ambitu. Tres hardware figit hoc propono:

Humilis-pass filter in sensu input – Instrue RC filter (10Ω + 1 µF ceramic) directe ad tutelam IC scriptoris CS+ pin. Angularis frequentia = 16 kHz. Hoc transit medium current (20-30A) sed impedit 200 kHz spicis commutationis.

Sensus separatus resistor humus – Currite vestigium dicatum Kelvin e terminali negativi shunt resistentis ad tutelam IC scriptoris CS- pin. Hanc terram cum MOSFET fonte excursuum noli communicare. Etiam 1 mΩ vestigii communis generat 50 mV signum falsi in 50A.

Mora timoris moderatio – Programma tutelae IC mora supercurrentem ad 100 μs (si tuam IC sustineat). Maxime trucidum sclopetum PCBA designs utere 10 μs mora ab altilium referendi consilia. Spicae commutationis tantum 2-3 µs durant. Mora 100 µs illas ignorat dum adhuc reagit ad veras breves (>50 µs durationem).

Test cum oscilloscopio: Probe CS+ dum motor currit ad maximum onus. Spicae necesse est manere sub limine itineris praesidio IC (typice 50 mV pro 50A shunt). Si spicae limen excedunt, colum facultatem auge ad 2.2 µF.

Q3: Quid est recta ratio programmandi multiplex trucido gun PCBA tabulae in productione?

A: A quattuor scaena productionis processus programmandi prohibet miscere ups et reducere tempus programmandi per 75% comparatum ad unum per unum coruscantem.

Scaena I - Pre-SMT programming (libitum pro magnis fugit)

Utere programmate catervae (e.g., Elnec BeeProg) ut bootloader in MCUs coram collocatione fulgeat. Hoc solum operatur in MCUs cum mico externo (QFN fasciculi fibulis expositi). Rejice aliquem chip qui verificationem deficit – vilius quam relaborando tabulas positas.

Scaena II - in-ratio programmandi post SMT

Pone programmatum pogo clavorum fixturae (6 fibulae: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Utere programmate multi- canali (8 vel 16 tabulis simul). Scopum tempus: 45 seconds per tabulam comprehendo verificationem.

Scaena III - Calibration statione (maxima critica)

Post programmationem, tabulas move ad fixturam calibrationis continentem verae trunci gun motoris cum encoder optical. In fixtura decurrit quisque trucido gun PCBA per:

• Aula Gratia diei et noctis (automatice temperat angulum electrica)
• Celeritate lineabilium (records PWM vs RPM table)
• Current modus (addat onus usque 22A iter)

Has 12 calibrationes constantes in praesidio MCU mico sector. Tabulae sine calibratione faciunt inconstans celeritatem aggeres.

Scaena IV - Traceability

Print a 2D Data Matrix code in singulis PCBA continentur:

• Production date code (YYWW)
• Calibration checksum
• MOSFET multus numerus (ex inspectione advenientis)

Scan hunc codicem in ultima ecclesia. Si defectus campus incidit, investigare potes ad massam specificam et retractare solum unitates affectatas.

Productio cede Targets pro Suspendisse tormentarii PCBA

Massa gun PCBA rite producta sub onere 2800 RPM sub onere liberat, stabulo intra 500 ms claudit, et 500 cyclos praecepti superat. Hanc agendi rationem sequere, singulas gradus audi, et tua producta competitores outperforma erunt qui calibrationem vel portae minas subsignant.
