Quod lux laquearia PCBA debet
Tectum lumen PCBA (Printed Circuit Board Coetus) moderatur et potestatum ductus lucis principium. Dissimilis nudo PCB, PCBA includit omnia membra solidata in tabulam --- LEDs, coegi, resistors, capacitores, et connexiones.
Munera primaria lucis laquearia PCBA;
- AC-ad-DC conversionem (si exactoris integrated);Conversorum 110-277V AC ad low intentionem DC pro LEDs
- Constant norma current:DUXERIT current non obstante initus intentione ambigua stabilis obtinet
- Amet scelerisque:Conducts calor a DUXERIT divortia ne immatura defectum
- Imperium dimming (libitum):Vallo dimmers (0-10V, TRIAC, vel PWM)
Differentia a nudo PCB:PCB nudum vestigium aeris et pads habet, sed nullas partes habet. PCBA plene congregata est et parata est ut in lucem fixturam instituat.
Core Technical Specifications
Morbi input Power
ParameterStandard RangeHigh-Performance RangeInput Voltage (AC) 110-120V (US) vel 220-240V (EU) 90-277V (universalis) Input Frequency50/60 Hz50/60 HzPower Factor (PF)> 0.70 (consumer)> 0.90 (commercialis) (DLC) <15% kv (basic) 2-4 kv (commercial)
Potentia factor et THD requisita per Energy Star et DLC signa.
DUXERIT Output Specifications
Numerus LEDs18-4848-100100-200 + DUXERIT Current50-150 mA150-300 mA300-700 mATotal Power8-15W15-30W30-60W
Specificationes corporis
ParameterFR4 StandardAluminium MCPCBBoard ShapeRound, quadratum, vel customRound, quadratum seu customDiameter (rotundum typicum) 100mm ad 300mm100mm ad 300mmCopper Weight1 oz (signum), 2 oz (potestas) 1-2 ozLayer Count2 stratis (communis) 1-2 stratis Thermal Conductivity0.3-0.5 W/m·K-0.
PCB Materia Electio: FR4 vs. Aluminium MCPCB
Electio inter FR4 et aluminium MCPCB (Core Metallum PCB) est maximum decisionem in consilio obscuro PCBA.
Comparatio Tabulae
MCPCBThermal conductivityPoor (0.3-0.5 W/m·K) Bonum praestantissimum (1-9 W/m·K) pondusLightModerateCost (low volume) LowerModerate (30-50% altior quam FR4) ducitur spatium vitae ad 150mA30,000-40,000 horas 50,000+ potentia
Decision Matrix
Tectum Lux PowerRecommendatur PCBA MaterialReason5W-12W (mons parvi ruboris) FR4 (2-straminis) costi inferioris, acceptabilis calor12W-25W (signa laquearia) aluminium MCPCB (1-2 W/m·K) administratio critica 25W-50W (tabulae maximae) Aluminium faciendorum aluminium (3-5 W/m)· praecedens aluminium (5-9 W/m·K) vel aeris coreMandatory pro firmitate
Regula pollicis;Ad laquearia luminaria supra 15W, utere aluminium MCPCB. FR4 praematura DUXERIT defectum caloris buildup de causa faciet.

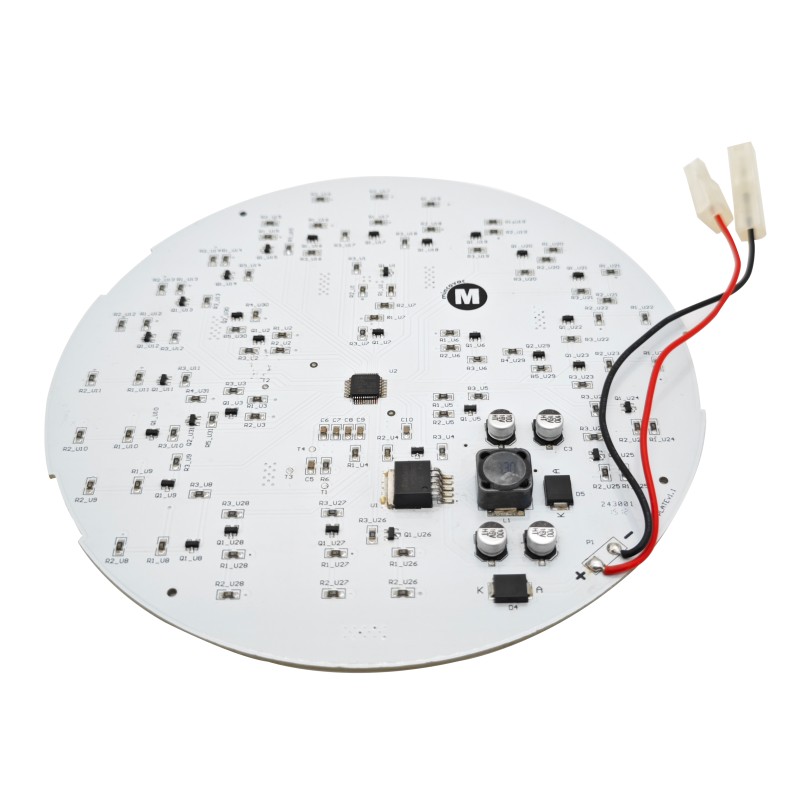

Exactoris Acta ad TECTUM Lux PCBA
Tectum in lucem PCBAs duabus principalibus architecturae exactoris utuntur: integratae (componentes in eadem tabula) vel remota (separatum tabulam exactoris).
Integrated vs. Longinquus Driver
AspectIntegrated Coegi (COB vel linearis) Coegi remota (tabula separata) Coegi locationOn eiusdem PCBA ac LEDsSeparate tabulae, connexae per wiresTypical power5W-25W15W-100W+Efficiency80-88%85-93% Flicker performance Can esse pauperes cum rectoribus simplicibus linearibus, TRIACIDE cum propriis (0-10V-TRIACID> compatibilityLimited (0-10VW-100W) DALI)CestLower (singula tabula) Superior (duae tabulae) Optimus forCost-sensitiva, non obscurata fixtures Commercial, obscura, summus potentia
Constans Current vs
Coegi TypeBest ForAdvantagesDisadvantagesConstant current (CC) Direct-coegi DUCTUS stringsSimpler, paucioribus componentibus comitem debet aequare voltageConstant voltage agitatoris (CV) fixturis modulis cum pluribus tabulisStandard 12V/24V, facile ad expandRequire separatum resistentium currentem limitandi
Commendatio ad laquearia lucis PCBA:Constanter current agitator topologia uti ad consilia integranda. Praebet stabulum currenti ducatur sine resistentibus additis.
Scelerisque Management pro Tectum Lux PCBA
Calor primus hostis LED rest. Omnis enim 10°C deminutio in temperatura coniunctae LED, geminat spatium vitae.
Scelerisque Path Design
Semita thermarum ad laquearia lucis PCBA sequitur hanc seriem:
DUXERIT confluentes → DUXERIT scelerisque codex → PCBA aeris → dielectric iacuit (MCPCB) → aluminium basis → fixtura habitationi → locus aer
Infima pagina:Stratum dielectric (insulation inter ambitum aeris et aluminium basis). Vexillum dielectricum 1-3 W/m·K conductivity habet. Magnum dielectricum attingit 5-9 W/m·K.
DUXERIT Pad Design Rules
Design ElementRequirementThermal vias sub LED9-12 vias (0.3mm diameter) per potentiae altae LEDVia implens et capped (permittit solidare superne) codex aeneus sizeMinimum 2x LED thermopolium sizeSolder coverage80-90% of the scelerisque pad area (X-ray inspection) Inanis toleranceMaximum 25% of pad area
Scelerisque comprobatio
Productio test:Post ecclesiam, laquearia lux plena currite per 1 m. Metire temperaturam in pads LED utens camera infrared.
Temperature (DUXERIT codex) GradeExpected Lifespan<50° CExcellent70,000+ hours50-60° CGood50,000-70,000 hours60-70°CAcceptable30,000-50,000 horae>70° CFailure periculo<20,000 horae
PCB Layout Rules for Laquearia lux PCBA
Regula I: Symmetria DUXERIT Placement
Pone LEDs aequaliter trans PCBA ne maculas calidas et lucem uniformem dividendo curet. nam circum laquearia lumina;
- Disponere LEDs in circulis concentricis
- aequali spatio inter adjacent LEDs
- Esse distantiam a tabula ora
Praeessent II: Short High-Current vestigia
Vestigia alta currentis (DUXERIT vis et terra) quam brevia et latissime possunt esse. Requiritur latitudine computare:
Nam aeris 2 oz, temperatus 20°C oritur;
- Latitudo (mils) = Current (Amps) 35
Exemplum: 300mA (0.3A) vestigium → 0.3 35 = 10.5 mils (0.27mm) minimum
L% margine salutem addere:Utere 16 mils (0.4mm) pro vestigiis 300mA.
Regula 3: Separate Sectiones AC et DC
Si PCBA includit integralem AC-DC convertentem;
- Custodi AC input (summus voltage) ad unam partem tabulae
- Pone 3mm intervallum inter AC et humili intentione DC vestigia
- uti corporalis socors aut fossa in PCB, si spatium est stricta
Regulae IV: Aeris infunde pro terra
Aeris solido utere, infunde in tabulato summo (pro MCPCB, strato circuli) pro LED redit. Haec intentione guttam minuit et calorem dilatat meliorem.
Regula V: Daisy-Chain Power Distributio
Nam luminaria laquearia longiora (linearibus vel rectangulis), vestigia virtutis meatus sicut bus centralis potius quam LEDs pascentes ab extremitate chordae prioris.

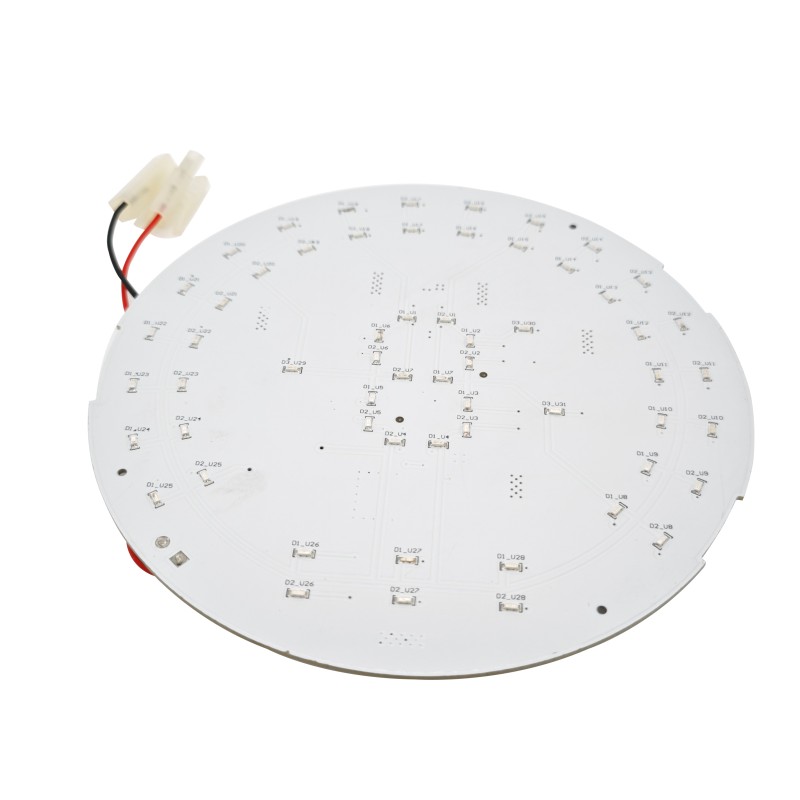

Tectum lux PCBA Layout Exemplum (Round)
Lucem laquearia circum PCBA typicam (150mm diametri, 36 LEDs) hoc iacuit ACERVUS:
LayerFunctionCopper WeightTop (circuitus) ductus pads, vestigia, agitator components2 ozDielectric layerElectrical isolation75-100 µmAluminium baseHeat dilatans et mechanica support1.6mm crassitudo Bottom (optional) back components or solidus larva onlyN/A
Flicker et Dimming Considerationes
Causae Flicker
DUXERIT flammis incidit cum agitator output vena significans laniatus habet. Causae communes:
- Satis output capacitancein exactoris
- Pauper TRIAC obscurior convenientiae(Dummers in ore ducens capacitive onerat)
- Low-frequency PWM dimming(<1 kHz)
Flicker Metrics
MetricGoodAcceptablePoorPercent vibrant (100Hz)<10%10-30%>30% Flicker index<0.10.1-0.3>0.3Flicker frequency>1 kHz100-1000 Hz<100 Hz
Flicker De reductione Techniques
TechniqueEffectCost ImpactAdd mole output capacitor (100-470µF) reducit 100-120 Hz rippleLow ($0.10-0.30) Auge PWM obscurationis frequentiam ad >4 kHzEliminat visibiles flickerNone (firmware mutatio) Utere summus PF flyback vel hircorum-boost topologyetter voltage-Moderat.
Obsequium et Certification
Requiritur certificaciones per Market
MarketCertificationRequirementUSAUL 1598 vel UL 8750 Safety ad luminaires CanadaCSA C22.2 N. 250.0 Safety ad illustrandas fixturesEUCE (includes LVD, EMC, RoHS) Salus, emissiones, ancipites substantiae GlobalIEC 62031LED moduli ad utilitates augendas, energy utilitas (US) ECR.
Commune Obsequium Tests
TestStandardCriteriaDielectrica vis (hipot) UL 87501500V AC pro 1 minutis, nulla naufragii continuityUL 8750<0.1Ω inter terram terminalem et exposita metalEMI (conducta & radiata) FCC Part 15 (US) seu EN 55015 (EU) Infra limites determinatos factor et THDEnergy StarPF >0.90, THD <20% causa commercialis
Lucem laquearia PCBA FAQs
Q1: Possumne eadem camera uti lumine PCBA pro utroque 120V et 277V applicationes commerciales?
A:Non, non sine rectore universali input. Hic est technicae naufragii:
A PCBA nominatim ad 120V AC utitur componentibus circiter 200V DC bus intentionis (post rectificationem). In 277V AC rectificatum DC bus est circiter 390V DC. Hic excedit intentionem aestimationem vexillum 120V aestimatorum capacitatum, MOSFETs, et Diodorum.
Component intentione derating requisita:
Component120V Rating277V Requiritur RatingInput capacitor200V400-450VMOSFET250-300V500-600VRectifier diodes200V400VCreepage distance1.5mm3.0mm
Si opus est uno PCBA pro utraque intentione;
- Specificare auniversalis initus exactorisaestimavit 90-277V AC
- Components usus pro 400V DC bus minimum aestimavit
- Design PCB subreptivum 3mm inter AC lineas et sectiones infimas intentione
- Exspecta 10-20% superiore pars pretium
Alternativus:Duos PCBA variantes crea, unum pro 120V (cost inferior) et unum pro 277V (majorem intentionis altioris). Hoc commune est in fabricandis mercatoriis accensis.
Q2: Quomodo lumen cameratum meum PCBA efficio cum muro triaco obscuriore apte?
A:TRIAC obscurior compatibilitas communis est provocatio ad designantium cameram lucis PCBA. Hic aditus ad ipsum est;
Quaestio:TRIAC dimmers designatae sunt bulbi candentes (onera resistentia). LEDs onus reactivum exhibere potest qui TRIACUM misfire causare potest, ducens ad vibrandum, coruscum, vel defectum infra 30% obscurandum.
Solutio 1 - De sanguinibus resistentibus.
Sanguinis resistor addere (10-50 kΩ, 1-2W) per AC input. Hoc satis currente trahit (5-15 mA) ad custodias TRIACA recte agendas in unaquaque medietate cycli.
Consequuntur:Improves low-finem dimming (typice minimum 10-15%). Adda 1-2W de sto- dispendio.
Solutio 2 - Circulus sanguinarius activus (praelatus);
Crudator activae (IC moderatus) solum currentem trahit cum TRIAC alias ignem misi. Damnum prope nulla efficientia.
Solutio 3 - agitator IC denota TRIAC-obscurante
Multae mercatorum rectores DUCTUS ICs includunt constructum-in TRIAC obscuratione deprehensionis et sanguinis ditionis. Exempla includunt:
- TI LM3447(TRIAC agitator dimmable DUXERIT)
- MPS MP4030(TRIAC dimming prima-director latus)
Testis postulationem:Convalidant obscurationis congruentiae cum 5 saltem diversis exemplaribus TRIAC obscuriores (Lutron, Leviton, Legrand). Dimmerii significanter variant in illis requisitis currentibus tenentes.
Defectum agri signum:Si lumen laquearia vibrat vel micat cum infra L% hebetatur, bleeder circuii insufficiens est.
Q3: Quae sunt maxime communes qualitates quaestiones in tectorio lumine PCBA fabricandi?
A:Ex mille inspectionibus productionis, haec quinque defectus rationem habet ut plus 80% of laquearia lucis PCBA quaestiones qualitatis.
DefectFrequencyRoot CauseDetection MethodRework CostLED tombstoning1-5% Inaequale solidarium crustulum volumen in padsAOIHigh LEDs (LEDs laedi) solida evacuat sub LEDsCommonTrapped fluxum vaporum in inspectione reflowX-radii (vacuitates <25% acceptabiles) inversa verticitatis LEDs0 (color.5-2% erroris AOIVisalis seu collocationis Articuli frigidi solidarii in agitator IC1-3% Insufficiens refluxus caliditatisAOI vel inspectionisMedium manualis (posse rework) Insufficiens crustulum scelerisque (MCPCB) 5-10% Inconveniens applicationPull test vel scelerisque imagingLow (addendi crustulum)
Insidijs praeventionis:
DUXERIT SEPULCHRUM:
- Usus stencil foraminum leviter ampliores sunt quam pads LED (1:1.1 ratio)
- Perficite reflow profile habet 60-90 seconds tempus supra liquidus (TAL)
Reverse verticitatem LEDs:
- Usus LEDs cum clara verticitatem notati (anode / cathode)
- Implement automated inspectionem optical (AOI) cum verticitatem reprehendo
- Curre C% verticitatem test in volatilia vel cubile-clavorum
Articuli frigidi solidi;
- Quin refluxus apicem temperatus (245-260°C pro plumbo libero SAC305)
- Monitor clibano profile cotidie cum profiler (non semel per batch)
Satis scelerisque crustulum (MCPCB ad heatsink);
- usus glamurosas aut screen excudendi pro scelerisque crustulum (non manual application)
- Target 0.3-0.5mm crustulum crassitudine
- Quin coverage cum init (scelerisque crustulum debet exprimi margines leviter)
Genus quale imperium ad inspectionem PCBA lacunar in lumine venientium:
Inspectio ItemMethodAcceptance CriteriaLED polarityVisual vel AOI100% correctSolder compagum (potentiam partium) AOINo bridging, nullae insufficiens solidatae voidsX-radii (sample 5-10%)<25% per padThermal pasteVisual (ore pressis-e) visibilibus in omnibus punctis emissis, testFlys-electis emissariis vel lecti-of-hortatis perscrutandis
Laquearia PCBA Vestibulum Checklist
Productio StepRequirementVerificationPCB inspectionis ineuntes paginae, rectae crassitudinis, ENIG exactae visibiles et coniecturae mensurae solidae crustulum Typographiae Stencil crassitudinis 0.1-0.12mm, aperturae dammae ±0.05mmSPI (inspectio solida crustulum) Delige-et-placementarium ±0.05mm, accurateAOI post placementRefluentis solidarii peak. batchThermal crustulum application0.3-0.5mm crassitudinis, plenum coverageWeight perscriptio + visualHeatsink mountingUniform pressure, no gapScrew torque specificationElectrical testOpen/short, LED verticity, current measurementAutomated test fixture
Summary: Good Quality Teiling Light PCBA Checklist
Bona qualitas laquearia lucis PCBA librat sumptus, scelerisque effectus, et obsequium. Pro norma adfixa residentialibus (15-25W), aluminium MCPCB cum 2 oz aeris, constanti monetae currentis, et pad temperaturas sub 60°C DUCTUS constanter 50,000+ horarum spatium consequitur. Ad fixtures commerciales dimmabiles, adde TRIAC-compatibles agitator ICs et circulos sanguinolentos. Frequentissima defectibus fabricandis-sepulcrum LED, verticitatem vicissim, et compages frigidas --- praecavenda sunt cum inspectione AOI et refluxus refluxus profile.
| Design Element | Necessitas |
|---|---|
| PCB materiales | Aluminium MCPCB pro >15W; FR4 acceptum pro <12W |
| Aeris pondus | 2 oz enim vestigia virtutis; I oz pro signo |
| Scelerisque sit amet | 9+ scelerisque vias per LED; DUXERIT codex temperatus <60°C onere pleno |
| Coegi topology | Constant vena (integratae vel remotae) |
| Flicker imperium | Facultas output 100-470µF; PWM dimming> IV kHz si usus est |
| Hebetans convenientiae | Circuitus Bleeder pro TRIAC; dedicated dimming IC ad optimos eventus |
| Voltage rating | Components pro maximo input intentione (120V vel 277V vel universali aestimantur) |
| Testimonia | UL vel CE fundatur in scopum foro; Energy stella commercii |
| Vestibulum inspectionem | AOI (DUXERIT verticitatem, articulorum solidorum), X radius (vacuitates), test electrica |
