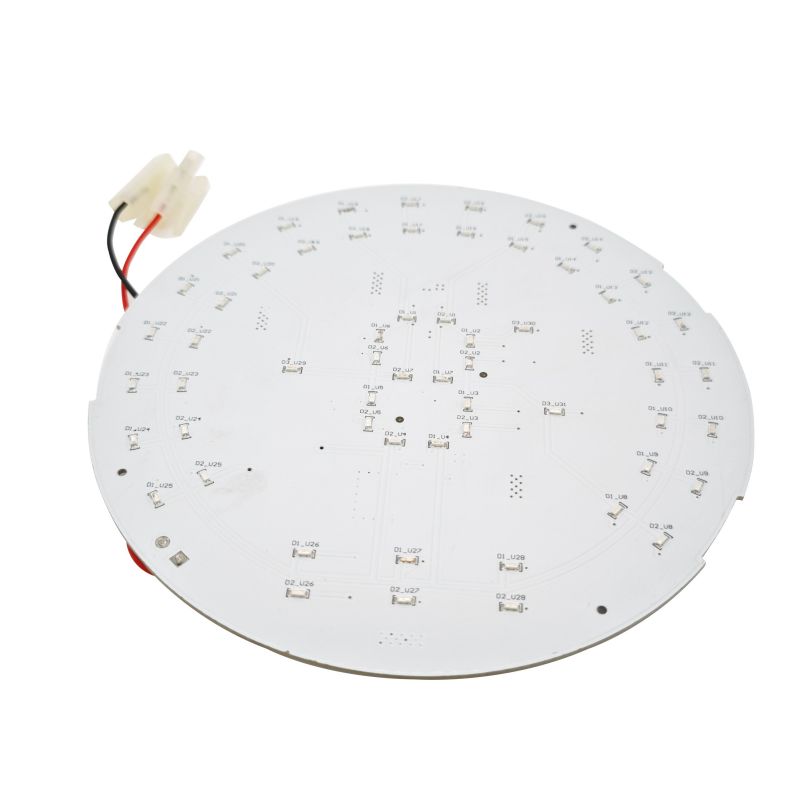

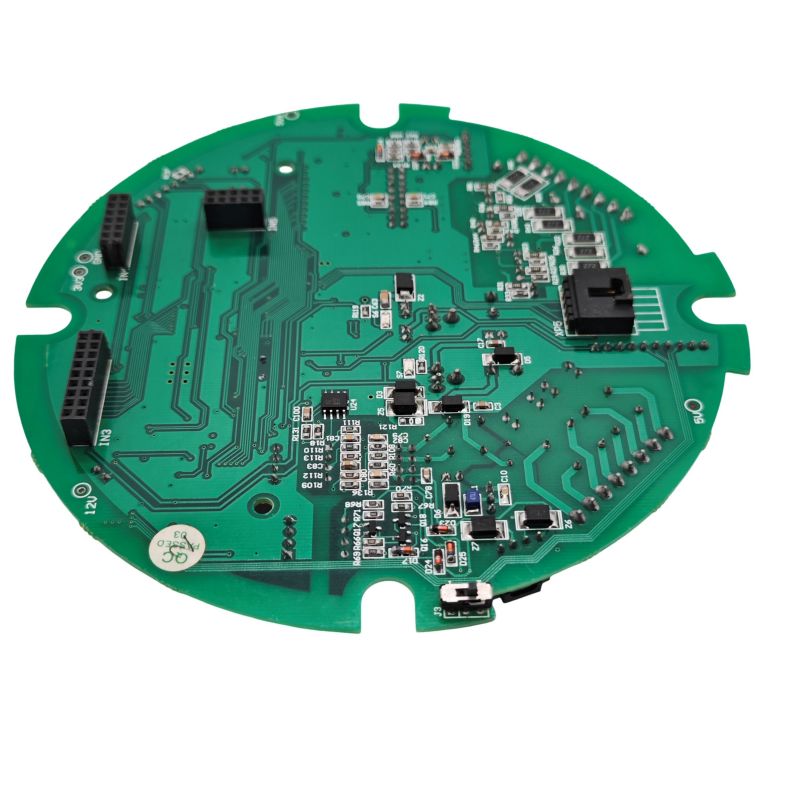

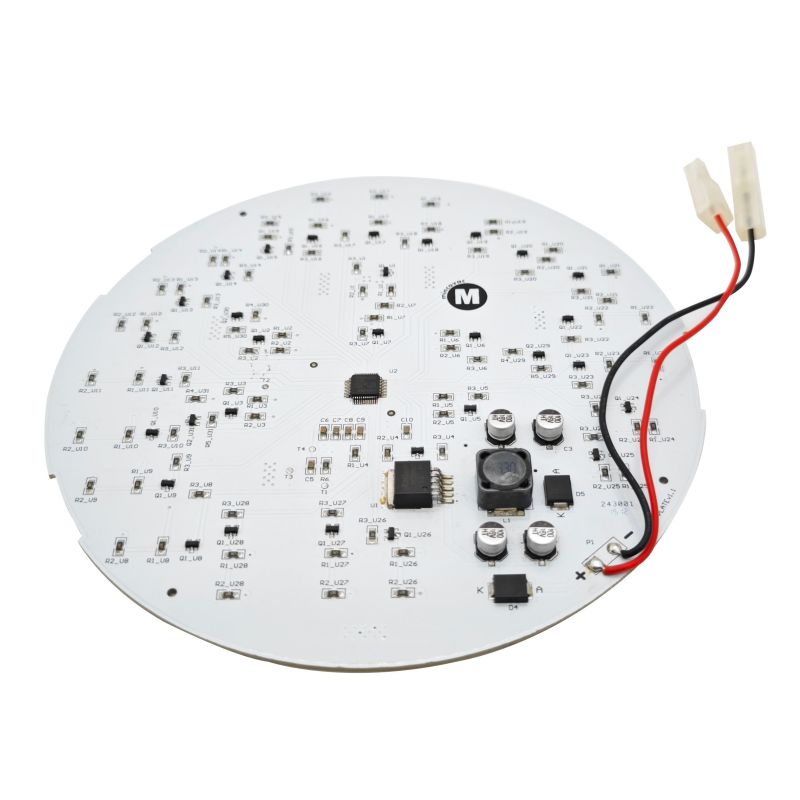

Facere certam plantationem lux PCBA
Lumina plantationis (horticultural DUCTUS fixtures) agunt sub condicionibus exigendis: 12-16 horae continuae cotidianae operationis, ambitus humiditatis altae (60-90% RH), et significantes lacus scelerisque. PCBA est spina totius fixturae--defectum hic significat damnum seges et industria absumptum.
Cum XX annis experientiae in potentia electronicarum et PCB trans regiones industriales et agriculturae fabricandas, centum centum decrescentia in defectibus campi explicavi. Hic dux electionem materialem, thermarum administrationem, spectrum consilium operit, ac probatam fidem parametri ad lucem ponendam PCBA.
Quid plantationis lux PCBA debet
Lumen plantationis PCBA sustinet photosynthesin plantarum per lucubrationem artificialem. Secus vexillum accensis, horticulturalis PCBA specificas aequalitates (rubrum ad florentem, caeruleum ad incrementum vegetativum) tradere debet dum operationem continuam summus potentiae administrans.
Munera essentialia lucis plantationis PCBA;
- Spectrale imperium output:DUXERIT chips ad certa aequalitatem (660nm rubra, 450nm caeruleum) cum deviatione ≤±5nm
- Scelerisque dissipatio:DUXERIT calidum divortia ne immatura lumen imminutiones removet
- Ordinatio potestatis:Conversorum AC initus (85-265V) vel DC initus (12-52V) ad constantem venam constantem pro chordis LED.
- Environmental protection:Resistit CONSERVATORIUM humiditas et temperatus oscillationes
Key differentia a vexillum PCBA DUXERIT:Lumen plantationis PCBAs requirunt altiorem vim densitatis (40W ad 200W+ per tabulam) et spectrum specificum pro diversis generibus segetum incedit.
Core Technical Specifications
Requisita per Incrementum Spectralis Tempus
Incrementum StageDominant WavelengthTypical Red:Blue RatioApplicationVegetativa (folia/caules) 450nm (hyacinthinum) 3:1 ad 4:1 Lettuca, herbae frondosae viridisFlowering / Fruiting660nm (rubrum) 5:1 ad 9:1Tomatoes, piperis, cannabis Spectrum400-700nm + whiteVariable CONSERVATORIUM
Praesens fundatum est signa HORTENSIUM DUXERIT et specificationes fabricantes.
Electrical & Power Specifications
Virtus parameterLow (Home/DIY) Media Potestas (Commercialis) Potentia (Vertical Farm) Total Power10W-40W40W-120W120W-300W+Input Voltage12V-24V DC45-52V DC48V DC or AC 85-265VLED Current per Channel350mA-700mA700mA%Power±2A1500m$ Conversio Efficens>85%>90%>93%
Potestas septa derivata a specificationibus commercialibus plantationis lucis PCBA.
Corporalis & Scelerisque Specifications
ParameterFR4 StandardAluminium MCPCBCopper MCPCBThermal Conductivity0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·KCopper Weight1 oz1-2 oz2-3 ozLayer Count2-4 stratis 1-2 applicatio stratorum maximum operans Temp130°C (Tg) 60°C superficies commercial summus potentia
Ex PCB signa fabricandi ad applicationes horticulturales.
PCB Material Electio: Critica ad Reliability
Electio materialis PCB directe determinat plantationis vitae spatium et effectus.
Aluminium MCPCB (Plerimum commune ad lumina plantationis)
Aluminium MCPCBs rationem super 80% mercatorum plantationis lucis PCBAs. Optimam stateram offerunt scelerisque operae et sumptus.
ParameterStandard Aluminium Aluminium Thermal Conductivity1-3 W/m·K5-9 W/m·KDielectric Stratum Thickness50-100µm75-150µmBreakdown Voltage2-3 kV3-5 kVCost per m² (bulk) ~$30~$50
Cum eligere aluminium;Maxime mercatorum luminarium plantationis ab 40W ad 200W. 1-3 W/m·K aluminii PCB satis est pro densitatibus DUCTUS vexillum.
FR4 (Cust-sensitiva vel inferioris potentiae)
FR4 levi PCBAs tantum aptae ;
- Minimum-potestatis adfixa sub 30W
- Cogitationes cum externis heatsinks
- brevis-term seu hobbyist applications
Limitatio:FR4 calor efficaciter dissipare non potest. DUCTUS temperaturae commissurae 15-25°C altiores quam aluminii MCPCB designationes aequivalentes oriuntur.
Ceramic PCBA (Premium / Summus Reliability)
Substratum Ceramicum (alumina vel aluminium nitride) diametro dielectric omnino eliminare, assequendum conductivity scelerisque 20-200+ W/m·K.
Best for:Summa densitatis potentiae (>3 W/cm²) vel applicationes absolutae constantiae requirentes.
Scelerisque Management pro Continua Operatione
Lumina seruntur operantes 12-16 horas cotidie, 365 dies per annum. Scelerisque procuratio est factor #1 reliability.
Scelerisque Path Optimization
Regula pollicis;Omnis enim 10°C deminutio in temperatura coniunctae LED, geminat spatium vitae.
Design ElementRequirementVerification MethodThermal vias sub LED padsMinimum 9 vias (0.3mm diametri) per LEDX-radii inspectionemVia impletionum et capped cum area aeris vel epoxyCross-sectionCopperarum pro calore expanso 300-500mm² per altae potentiae LEDPCB layout reviewSolder coverage in sceleste pad80-90% coverage (non magna evacuationes) X-radius 60° (Cat-radius non magna vacui) (DUXERIT codex area) Scelerisque imaginatio
Scelerisque Interface Material (TIM)
Inter MCPCB et fixturas heatsink;
- TIM required:Silicone vel tellus caudex scelerisque (minimum 3 W/m·K)
- Crassitudo;0.5mm ad 1.5mm
- Cogo:20-30% ut eliminate hiatus caeli
Aeris pondus pro Current vestigia
Current per TraceMinimum Copperum Pondus Recommended Pondus Cupri<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz solidaribus opening3A+2 oz cum traces3 parallelis oz
Fundata in IPC-2221 signa hodiernae capacitatis horticulturalis illustrandi.
Imaginis Design et Necem Imperium
Plantae spectra lucis specificae pro gradibus augmenti diversis requirunt. PCBA has aequalitates amussim tradere debet.
Standard Wavelengths plantationis luminum
WavelengthColorFunctionLED Chip Type450-460nmRoyal BlueVegetative augmentum, chlorophyllum absorptionBlue LED660-665nmDeep RedFlowering, fructificatio, photomorphogenesisRed LED730-740nmFar RedEmerson effectus, florens initiationFar Red LED3000K-5000KWhite
Red: Blue Ratio Commendatione
Plant TypeRecommended Red:Blue RationeNotes Leafy greens (lactuca, spinach) 3:1 ad 4:1Halus hyacinthina ad incrementum vegetationis (tomatoes, piperis) 5:1 ad 9:1 Altiora rubra pro floris/fructu development Herbarum (ocimum, cilantro) 4:1 ad 6:1 spectrum spectrum pleni- cycli cannabis4:1 (veg) ad floris.
HORTENSIUS DUXERIT consilium normas ab industria fontibus fundatas.
Current Imperium ad Necem Stabilitas
DUXERIT necem variat variatio. Ponere accurationem spectris;
- Maxime current declinatio:± II% per omnes chordas DUXERIT
- Commendatur declinatio:±1% ad premium designationes
- Modus mensurae:Series resistor voltage stilla vel inline current meter
Exactoris Acta et Circuit Design
Constans Current vs
Lucem plantationis PCBAs requireconstant current coegipro quolibet ducto chorda ad stabilem necem conservandam et scelerisque fugitivum prohibebo.
TopologyBest ForAdvantages Disadvantages Linear constanti vis vigentis (<30W) Simplex, humilis EMIInefficiens ad alta intentione dropBuck converterMedium potentiae (30-100W), Vin > Vfficientis (90-95%) Requirit inductorem, mutans sonitus chordarum converterled cum Vf > VinStep-> potentia constantisWigher imperium canalis spectrumIndividual, summus efficientiaComplex, costus altior
Praesidium Circuitus required
Praesidium TypeComponentSpecificationReverse polaritySchottky diode seu P-FETBlocks intentione negativa in inputOver-voltageTVS diodeClamp ad 1.2x max inputOver-current (per channel) PTC fuse seu sensu resistor + cutoffTrip ad 1.3x nominalis currentESD protectionZener diodes in inputs ± 8kV minimum
Environmental Protection for Grow Room
Lumina plantationis operantur in ambitus altitudinis humiditatis (60-90% RH). Tutela humida est facienda pro certa operatione.
Conformal Coating Requisita
Coing TypeBest Application MethodReworkabilityAcrylic (AR) Generalis horticulturalSpray seu dipEasySilicone (SR) Humiditas extrema, flexibilis PCBSelective sprayDifficultUrethane (UR) Saltwater vel chemical exposureSprayVery difficilis
Crassitudo minimum efficiens;0.03mm (1.2 mils)
Humor Protection Checklist
- Conformal coatingomnibus solida articulis expositae aeris
- Pottingnam connexiones et summus voltage locis (libitum ad extremum ambitus)
- Connexiones signati(IP65 minimum pro velit vel summus humiditas greenhouses)
- Superficiem ENIG metam(Prohibet aeris corrosio, HASL non commendatae)
Operating Environment limites
ParameterIndoor GrowGreenhouseOutdoorHumidity range40-70% RH60-90% RH10-100% RHTemperature range15-30°C-5 ad 40°C-20 ad 50° CMinimum IP ratingIP20
Lux plantationis PCBA Layout Rules
Regula I: Separate potentiae et signum
- Custodi AC/DC input sectionem separatam ab DUCTUS coegi vestigia
- Minimum creepage intervallum: 3mm inter summus intentione et humili intentione areis
Praeesset II: Shorten High-Current Loops
- Place DUXERIT coegi quam proxime ad DUXERIT connexiones
- Minimize loop area ad redigendum Tactus
Regula III: Scelerisque Pad Design pro LEDs
- Quisque codex scelerisque ductus requirit minimam 9 vias scelerisque (0.3mm)
- Vias impleri et capped pro solidabilitate debent
Regulae IV: Aeris infunde pro terra
- Utere solido plano in tabulato 2 (pro 2 iacuit MCPCB, terra est nucleus metallicus)
- Pro FR4 designs: dedicata humi iacuit cum minimis scindit
Regula V: Daisy-Chain Power Distributio
- Pro longis linearibus PCBAs lucis plantatis (usque ad 1500mm), virtutis meatus vestigia in bus centralibus
- Pasce unumquodque segmentum ductum ex bus, non a fine segmenti prioris
Vestibulum et Conventus Requisita
SMT Conventus Specifications pro luce plantationis PCBA
ParameterRequirementVerificationSolder pasteLead-liber (SAC305 vel similis) Manufacturer
Qualis Testis plantationis Lux PCBA
TestMethodPass/Fil CriteriaIn-circuitus test (ICT) Automated explorationis fixture All components praesentes, recta valorum verticitatem checkDiode modum vel visualium inspectionem100% rectam orientationThermal imaginatio ad plenam loadIR cameram post 1 horae operationNo hotspot >70°C (DUXERIT pads <60°C scopum) Spectrale verificationis Spectrometri (0.1nm deviation)Wa deviation Spectromet (0.1nm). test24-48 horae ad plenam potestatem, cubiculum ambientNo DUXERIT defectum, nulla vibrabit
Ad productionem mercatorum plantationis PCBA lucis, C% probatio horum parametri commendatur:
- DUXERIT verticitatem reprehendo(Automated inspectionem optical)
- Qualis vendidit iuncturam(AOI super omnem potestatem components)
- Apertum / brevi experimento(Vulgo volare seu cubile-clavorum)
- Scelerisque sanatio(Sample basis, 10% productionis)
Lux plantationis PCBA FAQs
Q1: Quid est optima materia PCB potentiae summus (200W+) lux plantationis quae currit 18 horas cotidie?
A:Summus enim potentiae operatio continua est;aluminium MCPCB cum minimo 3 W/m·K scelerisque conductivityvexillum est arbitrium. Hic est consilium matrix in notitia reali campo fundata;
Aluminium MCPCB (1-2 W/m·K) 1-2 W/m·K30,000-50,000 hours100W-200WHigh-perficiendi aluminium (3-5 W/m·K) 3-5 W/m·K50,000-70,000 horae 200W-3005-+ Magnum aluminium (5-9 W/+ Magnum aluminium (5-9 W/m/m·K) 3-5 W/m·K50,000-70,000 W/m·K70,000-100,000 horae
Quare aluminium super FR4 pro alta potestate;A 200W lux plantationis significantes calorem generat. FR4 scelerisque conductivitatem tantum 0.3-0.5 W/m·K habet, pro insulator agens. Coniunctio ductus temperatura 100°C intra minuta superabit, celeri lumen imminutiones causans (30-50% damnum intra 6 menses).
Ceramic PCBA alternative:Pro nimia firmitate vel cum magnitudine PCB graviter coacta (density >3 W/cm²), substratae ceramicae (aluminis vel aluminii nitridis) stratum dielectricum omnino elidunt, assequendum 20-200+ W/m·K. Nihilominus sumptus est 3-5x altior quam aluminium MCPCB.
Solum linea maxime elit mercatorum:Aluminium summus perficientur MCPCB (5 W/m·K) optimam stateram sumptus et constantiam pro 200W fixturis praebet.
Q2: Quomodo aes pondus exiguum aestimo ad meam plantationem levem PCBA ne vestigium exaestuantis?
A:Utere IPC-2221 formula cum his horticulturae specialibus indiciis. Vestigium overheating est communis defectus modus in summus potentiae plantationis lumina.
Gradus I - Determina tuum maximum vena per vestigium:
Pro 100W luce typica in 48V: Current = 100W / 48V = 2.08A per string
Step 2 - Elige tibi licita temperatus ortum (ΔT);
- 10° F oritur:Conservativum pro 50,000+ horae vitae (commerciale commendatur)
- 20°F oritur:Gratum pro dolor-gradus
- 30° F oritur:Maximum periculum --- vestigium debilitabit solida articulis super vicis
Gradus III - Lego pondus aeris fundatur in vena:
Current1 oz Copper required Latitudo (ΔT=20°C)2 oz Copper required Latitudo (ΔT=20°C) Recommendation1A30 mils (0.76mm)15 mils (0.38mm)1 oz acceptum2A70 mils (1.78mm) 35 mils (0.89mm) 2 oz maluit3A120 mils (3.05mm)1 oz b. (5.59mm)110 mils (2.79mm)3 oz commendatus
Gradus 4 - Calculate formulam simpliciorem (pro vestigiis externis, 2 oz cupri);
Latitudo (mils) = Current (Amps) 35 (for T=20°C)
Exemplum 2.08A: 2.08 × 35 = 73 mils (1.85mm) latitudo minima
Addit% XX margine salus:73 1.2 = 88 mils (2.23mm)
Commendatio professionalis ad lumen plantandum PCBA:
- Utere 2 oz aeris minimumnam omnia vestigia portans> 1A *
- Utere III oz aerisnam vestigia portans> 3A aut tabula spatium finitum est
- Adde larva foramenin summus current vestigia --- additional current facultatem per 20-40% augetur solidator
Verificationis modum:Post prototypum conventus, mensura vestigii temperatura cum camera infrared ad plenum onere. Si vestigium quodvis 70°C excedit, aes pondus auget vel vestigium late patens.
Q3: Quid facit inaequale lumen seu micantia ponendis PCBA levibus, et quomodo figam?
A:Inaequales lucis output et micantes typice causaturvena mismatch inter parallel DUXERIT chordisor *satis mole facultatem. Hic est ordo diagnostica:
Radix causa 1 - mismatch Current in chordis parallelis (commune);
Cum plures chordae DUCTUS in parallelis uni constanti agitatori currenti connexae sint, parvae differentiae in intentione anteriori (Vf) causant unum chordum magis currentem quam alii trahere. Calidissimus chorda maxime currentem trahit, ulteriorem calefacit (Vf guttae cum temperatura), et magis etiam currentem trahit scelerisque fugitivum.
Solutio:
- Utere aseparatum constant current coegi per filum(Malebat enim summus potentia)
- aut addlibrat resistors(0.5-2Ω) in serie cum unaquaque chorda adaequare current
- Resistor wattage: P = I² R (exampla, 1A² × 1Ω = 1W resistor)
Radix causae 2 - Insufficiens mole capacitatis ad output coegi:
Pulsus latitudo modulata (PWM) obscuratura visibiles vibrationes efficit, si output capacitas nimis parva est. Vena ducatur oritur et cadit cum unoquoque cyclo PWM.
PWM FrequencyMinimum Mole CapacitanceFlicker Visibility100-200 Hz1000µF+ Visibilis plerisque 500-1000 Hz470µFFlicker detectable by some1000-4000 Hz100µFGenerally micare-free> 4000 HzNot requiredNo visibilis vibratio
Figere:Adde 100-470µF capacitorem electrolyticum trans ductus output, plus 10µF capacitorem ceramicum ad altum frequentiam eliquandi.
Radix causae 3 - Pauper solida compages in nexus DUXERIT;
Articulatio solidaoris finditur aut frigida in codex DUCTUS nexum continuo creat. DUXERIT forte vibrat, obscurat, vel omnino deficiet sicut tabula calefacit et refrigerat.
Modus deprehendendi:
- Tap uterque leniter cum plastic instrumentum ducitur dum lux currit
- Si micantia fiat, solida refluit iunctura
- Pro SMT LEDs, inspicere sub magnificatione rimas circa caudex
Radix causae 4 - Insufficiens vestigii latitudo causans intentione gutta;
Longa, angusta vestigia in alto potentiae chordarum voltage guttam creant. LEDs in extremitate vestigii minus current quam qui prope aurigam recipiunt.
Figere:
- Gutta voltage: V_drop = I R_trace
— Pro a 2A chorda in 100milis (2.54mm) vestigium 1oz supra 24 dig: R ≈ 0.24Ω, V_ ≈ 0.48V.
— Id placeat. Pro V_drop>0.5V, vestigium auget latitudo vel usus aeris 2oz
Velox sanatio:Metire intentionem in primo ducatur et ultimo ducatur in unaquaque chorda. Si differentia superat 0.3V, upgrade vestigium designant.
Productio Testis Genus plantationis Lux PCBA
Antequam ad lucem plantandam PCBA ad productionem massae approbet, has quinque probationes comprobabit:
| Test | Methodus | Transi / Criteria Fail |
|---|---|---|
| Spermatophyta | Integrating sphaera vel spectrometer | Necem deviationem ≤ ± 5nm a target |
| Scelerisque perficientur | IR camera post I hora ad plenam onus | 70°C; DUXERIT pads <60°C |
| Current statera | Metire current in unaquaque parallela chorda | Digredior inter chordarum |
| Repugnantia Umor | 85% RH ad 40°C pro 48 horis, powered | nulla corrosio, nulla vibratio, non defectus |
| Verificationem Lifespan (accelerare) | LXXXV ° / LXXXV% RH, 1000 horas (THB test) | Lumen imminutiones <10% |
Ad ordines mercatorum:Petitio PPAP (Productionis Pars Processus Approbatio) Documenta inter relationes scelerisque imaginatio et notitia verificationis spectralis.
Summary: Plantatio levis PCBA Checklist
Design ElementRequirementPCB materialAluminium MCPCB (1-9 W/m·K) maxime; FR4 solum pro potentia humilis (<30W) Aeris pondus2 oz minimum ad vestigia virtutis; 1 oz pro signalThermal administratione 9+ scelerisque vias per LED; TIM inter PCBA et heatsink; Superficies temp <60°CSpectrum controleRed (660nm), Blue (450nm); ratione segetis; vena declinationis <±2% Coegi topologyConstant vena per chorda; canales aurigae separati pro spectro tuningMoisture protectionConformal coating (acrylico vel silicone); Superficiem enig metam; signati connectorsCurrent librans Separate rectoribus vel resistentibus librans ob stringsCertificationesRoHS, UL (ad fixtures commerciales) Testing Spectrales, scelerisque, statera current, humiditas resistentia, THB accelerata senescit
Certus plantatio lucis PCBA componit propriam administrationem thermarum (aluminium MCPCB, 2+ oz aeris, vias scelerisque), spectrum accuratum imperium (coegi currens constans, necem declinationis ≤±5nm), et tutelae environmentalis (conformalis tunicae, connexiones obsignatae). Frequentissimum campi defectibus --- inaequale lumen output, tremulum, et immatura defectum ducitur --- vestigium ad insufficiens consilium scelerisque vel mismatch inter parallelas chordas current. Prioritize 2 oz aeris, separati constantes agitatores per canalem currentes, et convalidatio thermarum temptans ad 50.000+ horae operationem in ambitibus commercialibus crescentibus.
